Description de produit

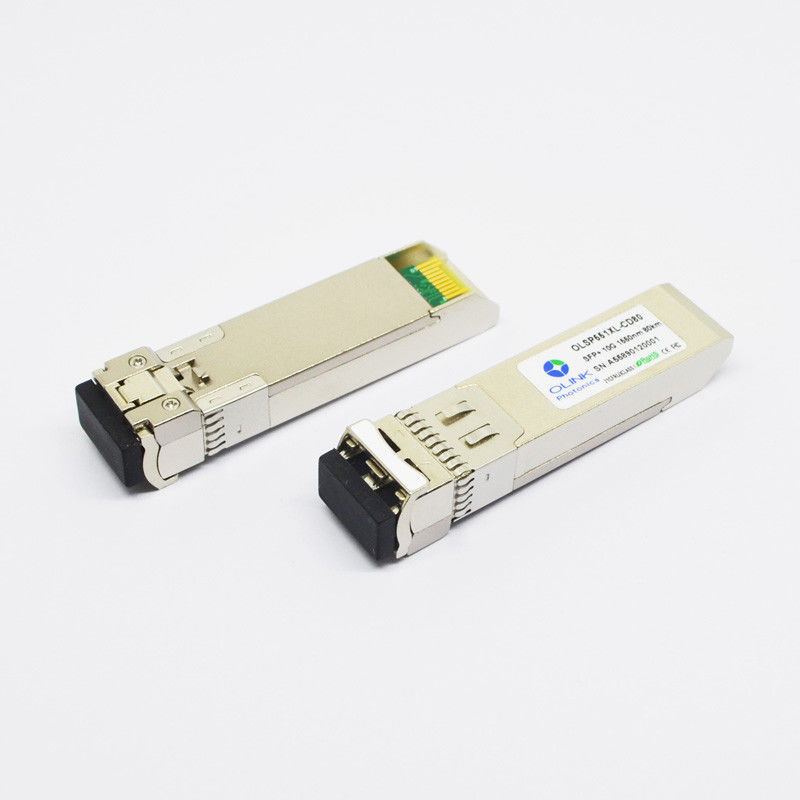

Le SFP-1080-ZR est un module optique unimodal long-courrier de 10G SFP+ compatible avec les caractéristiques 10GBase-ZR.
Il emploie un émetteur refroidi de laser d'EML à 1550nm et à une photodiode d'APD. La ligne taux de l'émetteur-récepteur est 10.3125Gbps.
Examiné et trouvé compatible sur de divers commutateurs de l'Ethernet 10G pour s'assurer la représentation.

Caractéristiques
1. conforme avec SFF-8431 et IEE802.3ae
2. le débit ≤4.25Gbps ou 9.95Gbps sélectionnable à 11.3Gbps des débits binaires
3. émetteur refroidi d'EML et récepteur d'APD
4. longueur de lien jusqu'à 80km
5. dissipation de puissance faible

Caractéristiques électriques (SUPÉRIEURES (C) = 0 à 70 ℃, DESSUS (I) =--40 à 85 ℃, VCC = 3,13 à 3,47 V)

Note :

1. Relié directement aux goupilles d'entrée de données de TX. Accouplement à C.A. des goupilles dans le conducteur IC de laser.

2. Dans l'arrêt 100Ω différentiel.

3. 20 – 80%. Mesuré avec le panneau de sondage de conformité de module et la carte-test d'OMA. L'utilisation de l'ordre quatre 1's et quatre 0's dans le PRBS 9 est une alternative acceptable.

4. La visibilité directe est un résultat de collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ – 10kΩ sur le centre serveur le conseil. Le fonctionnement normal est la logique 0 ; la perte de signal est la logique 1.

Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

1. Mesuré avec le plus mauvais ER=9dB

2. PRBS 231 ^{– 1} et BER-12@10.3125G<10>

Applications

●Base-ZR 10G

●la Manche de la fibre 10G

●SONET, réseaux de CSAD

●Ethernet 10G

Compatibilité

L'émetteur-récepteur compatible du genévrier 10GBASE-ZR SFP+ d'Olinkcom peut être travaillé avec l'équipement de réseaux ci-dessous de genévrier.
