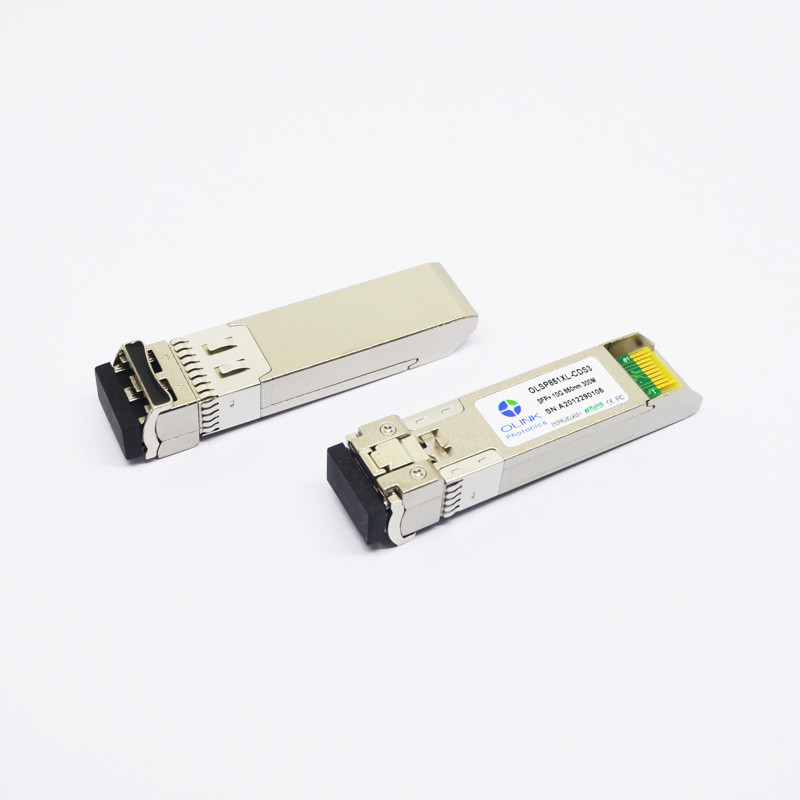

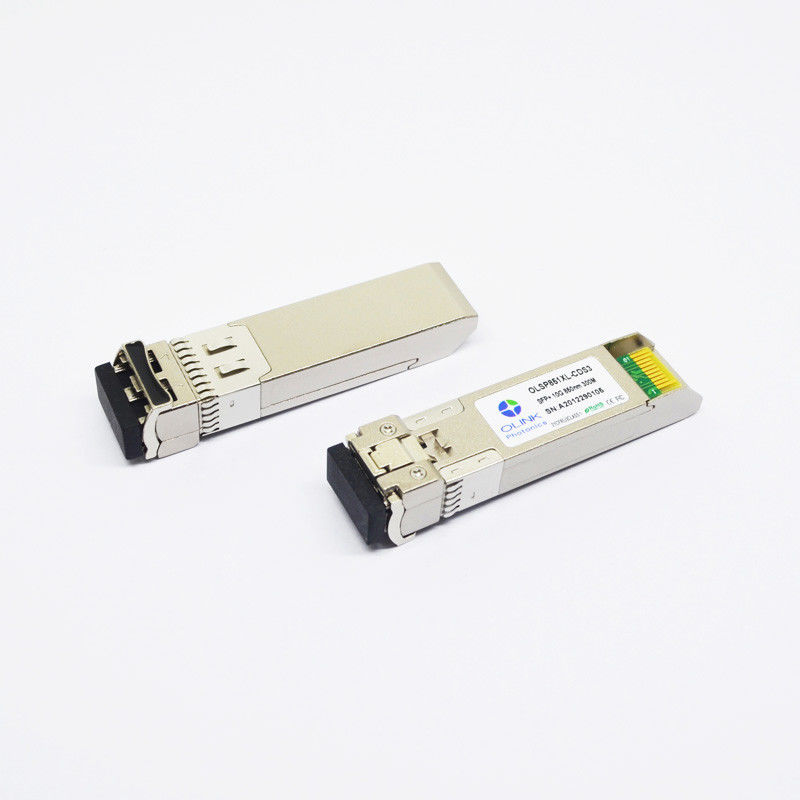

Émetteur-récepteur compatible des réseaux 10301 extrêmes 10GBase-SR SFP+ (MMF, 850nm, 300m, les DOM, LC)

Compatible DS3 extrême d'OLSP851XL-C (I) est 10GBASE-SR/SW un émetteur-récepteur duplex de l'Ethernet de l'Ethernet 10G/8G FC SFP+ conçu pour les télécommunications optiques de fond jusqu'à 300m avec signaler des taux jusqu'à 10Gbps. Les émetteurs-récepteurs optiques de duplex du 10Gbps d'Olinkcom ont subi la qualification rigoureuse et la certification examinant pour fournir la compatibilité bout à bout utilisant l'équipement de changement. Tous les SFP+ s sont ROHS conformes, tiennent compte de la surveillance diagnostique en temps réel.

Caractéristiques

• copie Chaud-que l'on peut brancher de pied de SFP+
• Fonctions diagnostiques numériques intégrées
• Émetteur non refroidi de laser de 850nm VCSEL
• RoHS-6 conforme (sans plomb)
• Dissipation de puissance < 1W=""> • Récepteur limitant l'interface électrique
• Connecteur duplex de LC
• Alimentation de l'énergie 3.3V simple

Capacités absolues

Paramètre	Symbole	Mn.	Maximum.	Unité	Note
Tension d'alimentation	Vcc	-0,5	4,0	V
Température de stockage	SOLIDES TOTAUX	-40	85	°C
Hygrométrie	Rhésus	0	85	%

Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.

Caractéristiques de fonctionnement générales

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Débit	DR	9,953	10,3125	11,3	Gb/s
Tension d'alimentation	Vcc	3,13	3,3	3,47	V
Approvisionnement actuel	Icc₅			300	mA
Temp de opération de cas.	Comité technique	0		70	°C
Temp de opération de cas.	TI	-40		85	°C

Caractéristiques optiques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Émetteur
Longueur d'onde fonctionnante	λ	810	850	880	nanomètre
Avenue. de puissance de sortie (permis)	PAVEZ	-6		0	dBm	1
Rapport d'extinction	ER	3,5			DB
Largeur spectrale de RMS	Δλ			0,85	nanomètre
Temps de hausse/automne (20%~80%)	Tr/Tf			50	picoseconde	2
Pénalité de dispersion	TDP			2	DB
Oeil optique de sortie	Conforme avec IEEE 0802.3ae
Récepteur
Longueur d'onde fonctionnante		840	850	860	nanomètre
Sensibilité de récepteur (ER=4.5)	PSEN1			-11,1	dBm	3
Surcharge	PAVEZ			0,5	dBm
La visibilité directe affirment	PA	-30			dBm
La visibilité directe De-affirment	Palladium			-12	dBm
Hystérésis de visibilité directe	Palladium-PA	0,5			DB

Notes :

1. Mesuré à 10.3125b/s avec la carte-test de NRZ ^de PRBS 231 ^{– 1}.

2.20%~80%

3.Under l'ER le plus mauvais case=4.5@ 10,3125 Gb/s avec la carte-test de NRZ ^de PRBS 231 ^{- 1} pour les JUJUBES < 1x10="">-12

Applications

• 10GBASE-SR à 10.3125Gbps

• 10GBASE-SW à 9.953Gbps

• D'autres liens optiques

Description

Le SFP-10G-SR est un module optique à plusieurs modes de fonctionnement à courte portée de 10G SFP+ conforme avec Spéc. 10GBase-SR. Il emploie un émetteur de laser de VCSEL à 850nm. La ligne taux de l'émetteur-récepteur est 10.3125Gbps. Examiné et trouvé compatible sur de divers commutateurs de l'Ethernet 10G.

Tous nos modules optiques d'émetteur-récepteur de fibre viennent avec 3 ans de garantie. Chaque module de SFP-10G-SR est ambiant examiné dans son port/plate-forme spécifiques, qui inclut la vérification de conformité pour la distance, la longueur d'onde, la densité de trafic et la lumière.

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	OLKOPTO
Certification:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Numéro de modèle:	DS3 D'OLSP851XL-C (I)

Quantité de commande min:	1 PC
Prix:	negotiable
Détails d'emballage:	sac de l'aluminium 10pcs/, paquet individuel
Délai de livraison:	3-6 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	80-120k par mois

Nom de produit:	10Gbase-SR	Compatibilité:	Extrême
Débit:	10Gb/s	Facteur de forme:	SFP+
Longueur d'onde:	850nm	Distance maximum:	300m
Type de fibre:	MMF	Composants optiques:	VCSEL/PIN
Options de fonction:	LES DOM	Température de fonctionnement:	0-70°C, -40-85°C
