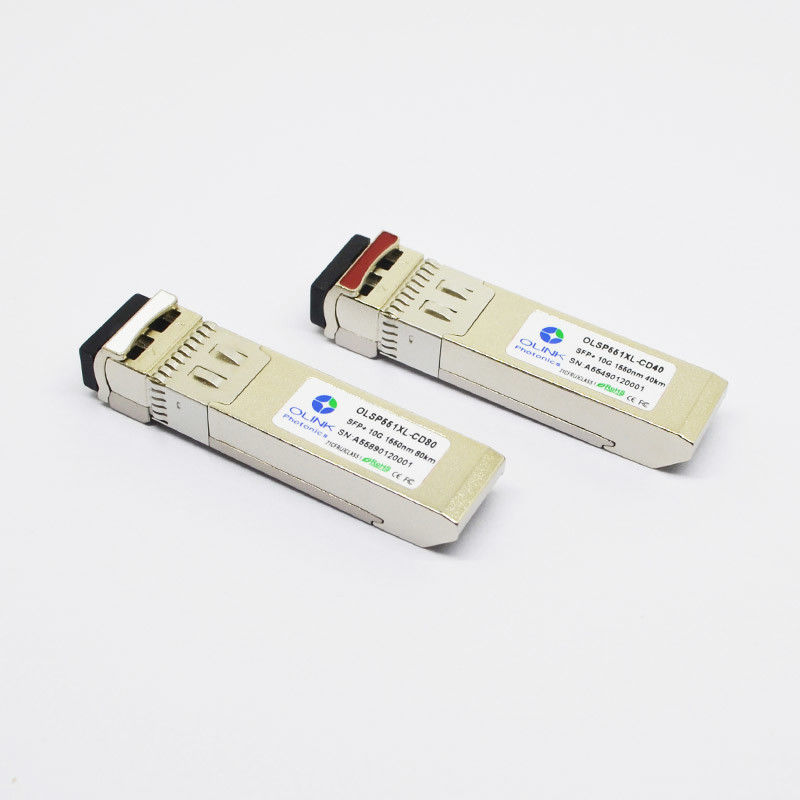

Les DOM optiques compatibles RoHS de l'émetteur-récepteur 1550nm 40km SMF de ZyXEL 10G SFP+
Émetteur-récepteur compatible 10GBase-ER 1550nm, 40km, SMF, les DOM, RoHS de ZyXEL SFP+
OLSP551XL-CD40 adopte une interface de LC et est compatible avec IEEE802.3ae, SFF-8472, SFF-8431 et d'autres normes. Les émetteurs-récepteurs optiques de SFP+ 10G ont les caractéristiques de la consommation, de la petite taille, et de la grande vitesse de puissance faible. Ils sont les plus utilisés généralement par les centres de traitement des données, la radio, la transmission, et d'autres environnements.
Caractéristiques du produit
• Jusqu'aux liaisons de transmission de données 11.1Gbps
• Transmission jusqu'à de 40km sur SMF
• Dissipation de puissance < 1="">
• Laser de DFB et récepteur de PIN
• Clôture en métal, pour l'IEM inférieur
• interface à 2 fils avec la surveillance diagnostique intégrée de Digital
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
4,0 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques de fonctionnement générales
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
DR |
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc5 |
|
|
400 |
mA |
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caractéristiques diagnostiques de Digital
Les émetteurs-récepteurs D40 d'OLSP551XL-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.
| Paramètre |
Symbole |
Unités |
Mn. |
Maximum. |
Exactitude |
Note |
| La température d'émetteur-récepteur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Tension d'alimentation d'émetteur-récepteur |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Courant de polarisation d'émetteur |
DBias |
mA |
0 |
80 |
±10% |
3 |
| Émetteur de puissance de sortie |
Puissance DTx |
dBm |
-3 |
+5 |
±2dB |
|
| Puissance d'entrée moyenne de récepteur |
Puissance DRx |
dBm |
-17 |
0 |
±2dB |
|
Notes :
1. Quand actionnant le ºC temp.=0~70, la gamme sera min=-5, Max=+75
2. Intérieurement mesuré
3. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser
Compatibilité
• XS3700-24
• XGS3700-24
• XGS3700-24HP
• XGS3700-48
• XGS3700-48HP
• Commutateur de ZyXEL 3900 séries
Nous nous assurons que nos émetteurs-récepteurs sont examinés rigoureusement par les techniciens certifiés, et couvrons chaque article par 3 ans de garantie. Contactez-nous pour plus d'appui de l'information et de configuration sur le SFP-10G-SR.
