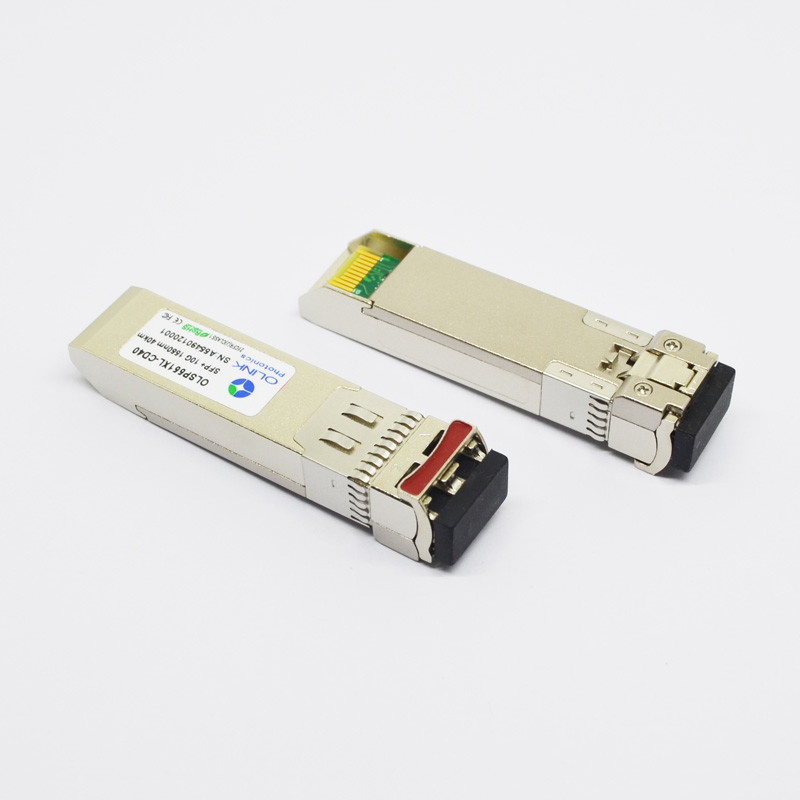

Émetteur-récepteur optique compatible 1550nm 10GBASE-ER/OC-192 d'Intel 10G SFP+
Émetteur-récepteur compatible d'Intel 10GBASE-ER/OC-192 IR-2 SFP+
L'émetteur-récepteur compatible d'Intel 10GBASE-ER fournit une haute performance et une solution rentable pour la connectivité de la fibre 10.3125Gbps (10GBASE-ER) ou 9.953Gbps (10GBASE-EW) au-dessus du câble à fibres optiques unimodal. Il est programmé pour convenir pour l'usage avec des appareils de passage de commutateurs, de sécurité d'Ethernet d'Intel 10-Gigabit et des adaptateurs réseau.
Caractéristiques du produit
●Facteur de forme de SFP+ conforme avec SFP+ norme SFF-8431 et SFF-8461 de MSA
●brancher Chaud-permutables d'appareil d'entrée/sortie 10 au port de Gigabit Ethernet SFP+
●Capacité optique de la surveillance de Digital (les DOM) pour des diagnostics
●Les appuis jusqu'à 11.3Gb/s des débits binaires
●Intel compatible
●Portée jusqu'à de 40km
●longueur d'onde 1550nm
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1530 |
|
1570 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-2 |
|
4 |
dBm |
1 |
| Rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Rapport d'extinction |
ER |
4 |
|
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Pénalité de dispersion |
TDP |
|
|
4 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
|
1260 |
|
1600 |
nanomètre |
|
| Sensibilité @10.3G de récepteur |
|
|
|
-16 |
dBm |
2 |
| Pénalité de chemin |
Pp |
|
|
2 |
DB |
|
| Surcharge |
PAVEZ |
|
|
+0,5 |
dBm |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-18 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré avec le plus mauvais ER=5dB
2. PRBS 231 – 1 et BER-12<10>.
Caractéristiques diagnostiques de Digital
Les émetteurs-récepteurs D40 d'OLSP551XL-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.
| Paramètre |
Symbole |
Unités |
Mn. |
Maximum. |
Exactitude |
Note |
| La température d'émetteur-récepteur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Tension d'alimentation d'émetteur-récepteur |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Courant de polarisation d'émetteur |
DBias |
mA |
0 |
80 |
±10% |
3 |
| Émetteur de puissance de sortie |
Puissance DTx |
dBm |
-3 |
+5 |
±2dB |
|
| Puissance d'entrée moyenne de récepteur |
Puissance DRx |
dBm |
-17 |
0 |
±2dB |
|
Notes :
1.When actionnant le ºC temp.=0~70, la gamme sera min=-5, Max=+75
2. Intérieurement mesuré
3. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser
Application
●commutateurs 10GbE, routeurs, et carte réseau
●10GBASE-ER/EW
●la Manche de la fibre 10G
●D'autres liens optiques
FAQ
1. Que diriez-vous de la garantie ?
Tous nos produits sont de 3 ans de garantie (le service de retour et de changement à moins de 1 an, réparation d'ici 2 ans)
2. Quels sont vos termes de la livraison ?
EXW, le GOUSSET, DAP… est disponible, vous peut entrer en contact avec nous pour plus de détails
