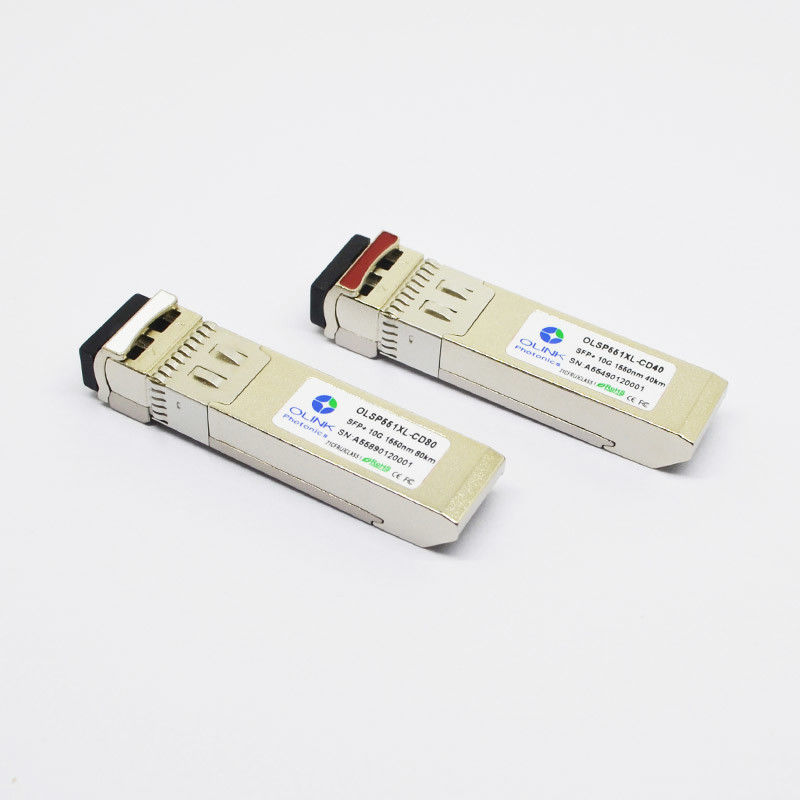

10GBASE-ER 10 fibre de mode unitaire de l'émetteur-récepteur 1550nm 40km du gigabit SFP+
Émetteur-récepteur compatible de Mellanox MFM1T02A-ER 10GBASE-ER SFP+ 1550nm 40km
Ce Mellanox 10GBASE-ER compatible soutient la connectivité 10.3125Gbps (10GBASE-ER) ou 9.953Gbps (10GBASE-EW) jusqu'à une distance maximum de 40km (24,8 MI) au-dessus de la fibre de mode unitaire (SMF) à une longueur d'onde de 1550nm. Il convient à NVIDIA (ex. Commutateurs de réseau de Mellanox), routeurs, pare-feu, passage de sécurité, convertisseur de médias de fibre, adaptateurs réseau, serveurs, network interface card (NIC), NAS, carte d'accélérateur.
Caractéristiques du produit
●Conforme à SFP+ MSA électrique SFF-8431
●Conforme à SFP+ MSA mécanique SFF-8472
●Le CEI/CDRH de la classe 1 de laser conforme
●interface 10Gb/s optique périodique conforme à 802.3ae 10GBASE-ER
●Distance jusqu'à 40km sur la fibre de mode unitaire
●RoHS conforme et sans plomb
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
4,0 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques de fonctionnement générales
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
DR |
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc5 |
|
|
400 |
mA |
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caractéristiques diagnostiques de Digital
Les émetteurs-récepteurs D40 d'OLSP551XL-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.
| Paramètre |
Symbole |
Unités |
Mn. |
Maximum. |
Exactitude |
Note |
| La température d'émetteur-récepteur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Tension d'alimentation d'émetteur-récepteur |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Courant de polarisation d'émetteur |
DBias |
mA |
0 |
80 |
±10% |
3 |
| Émetteur de puissance de sortie |
Puissance DTx |
dBm |
-3 |
+5 |
±2dB |
|
| Puissance d'entrée moyenne de récepteur |
Puissance DRx |
dBm |
-17 |
0 |
±2dB |
|
Notes :
1. Quand actionnant le ºC temp.=0~70, la gamme sera min=-5, Max=+75
2. Intérieurement mesuré
3. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser
Détails de produit
L'OLSP551XL-CD40 est un produit de laser de la classe 1. Il est conforme entièrement à l'accord de multi-approvisionnement (MSA) qui lui permet de fonctionner dans des toutes les plates-formes conformes de MSA. OOLSP551XL-CD40 doit être actionné dans les limites spécifiques de la température et de tension. Les ports optiques du module seront terminés avec un connecteur optique ou avec une prise de la poussière.
Plate-forme compatible
Ce NVIDIA compatible (ex. Travaux d'émetteur-récepteur de Mellanox) 10GBASE-ER SFP+ avec un large éventail de NVIDIA (ex. Dispositifs de mise en réseau de Mellanox).
• NVIDIA (ex. Commutateurs de réseau de Mellanox)
• NVIDIA (ex. Routeurs de réseau de Mellanox)
• NVIDIA (ex. Pare-feu de Mellanox)
• NVIDIA (ex. Passage de sécurité de Mellanox)
• NVIDIA (ex. Convertisseur de médias de fibre de Mellanox)
• NVIDIA (ex. Adaptateurs réseau de Mellanox)
• NVIDIA (ex. Network interface card de Mellanox) (NIC)
• NVIDIA (ex. NAS de Mellanox)
