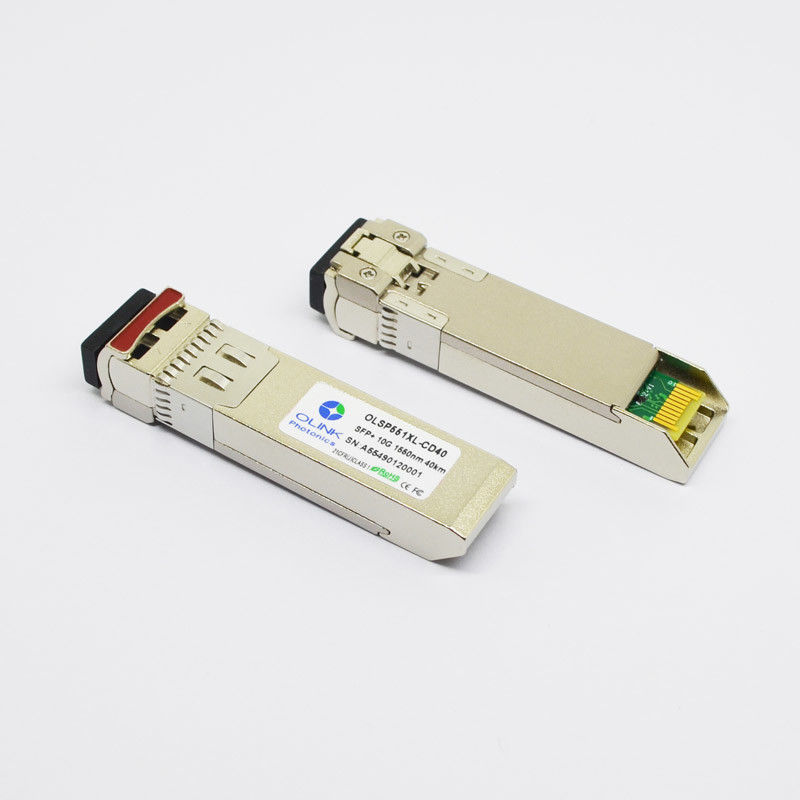

Genévrier de module de 10GBASE-ER/OC-192 40km 1550nm 10G SFP+ compatible

Genévrier de module de 10GBASE-ER/OC-192 40km 1550nm 10G SFP+ compatible

Émetteur-récepteur 10Gb/s 40km, de 10GBASE-ER/OC-192 SFP+ genévrier 1550nm compatible

Caractéristiques du produit

• Connecteurs duplex de fibre de LC
• IEEE 802.3ae 10GBASE-ER/EW
• CSAD STM-64 ITU-T G.959.1 S-64.2b
• Pleine surveillance optique de Digital
• Clôture en métal pour l'IEM inférieur
• Conforme avec SFP+ MSA électrique SFF8431
• Conforme avec SFP+ MSA mécanique SFF-8432
• Classe 1 IEC/CDRH de laser conforme

Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Note :

1. Relié directement aux goupilles d'entrée de données de TX. Accouplement à C.A. des goupilles dans le conducteur IC de laser.

2. Dans l'arrêt 100Ω différentiel.

3. 20 – 80%. Mesuré avec le panneau de sondage de conformité de module et la carte-test d'OMA. L'utilisation de l'ordre quatre 1's et quatre 0's dans le PRBS 9 est une alternative acceptable.

4. La visibilité directe est un résultat de collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ – 10kΩ sur le centre serveur le conseil. Le fonctionnement normal est la logique 0 ; la perte de signal est la logique 1.

Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

1. Mesuré avec le plus mauvais ER=5dB

2. PRBS 231 ^{– 1} et BER-12<10>.

Caractéristiques diagnostiques de Digital

Les émetteurs-récepteurs D40 d'OLSP551XL-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.

Notes :

1.When actionnant le ºC temp.=0~70, la gamme sera min=-5, Max=+75

2. Intérieurement mesuré

3. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser

Descriptions de produit

L'OLSP551XL-CD40 d'Olinkcom est un émetteur-récepteur compatible de l'Ethernet de l'Ethernet 10G du duplex 10GBASE-ER/EW de genévrier/8G FC SFP+ conçu pour des télécommunications optiques de fond jusqu'à 40 kilomètres avec des taux de signalisation jusqu'à 10Gbps. Tout les SFP+ s d'Olinkcom sont ROHS conformes, tiennent compte de la surveillance diagnostique en temps réel selon SFF-8472 et conçue pour répondre à des normes multisources d'accord (MSA) pour les émetteurs-récepteurs duplex avec l'interface de LC.

Applications

• 10 Gigabit Ethernet
• La Manche 8x de fibre
• La Manche 4x de fibre
• 10GBASE-ER @ 10.31Gbps

Compatibilité

L'émetteur-récepteur compatible du genévrier 10GBASE-ER SFP+ d'Olinkcom peut être travaillé avec l'équipement de réseaux ci-dessous de genévrier.
