Taux 10G SFP+ 1550nm unimodal compatible de Cisco ER 40Km

Taux 10G SFP+ 1550nm unimodal compatible de Cisco ER 40Km

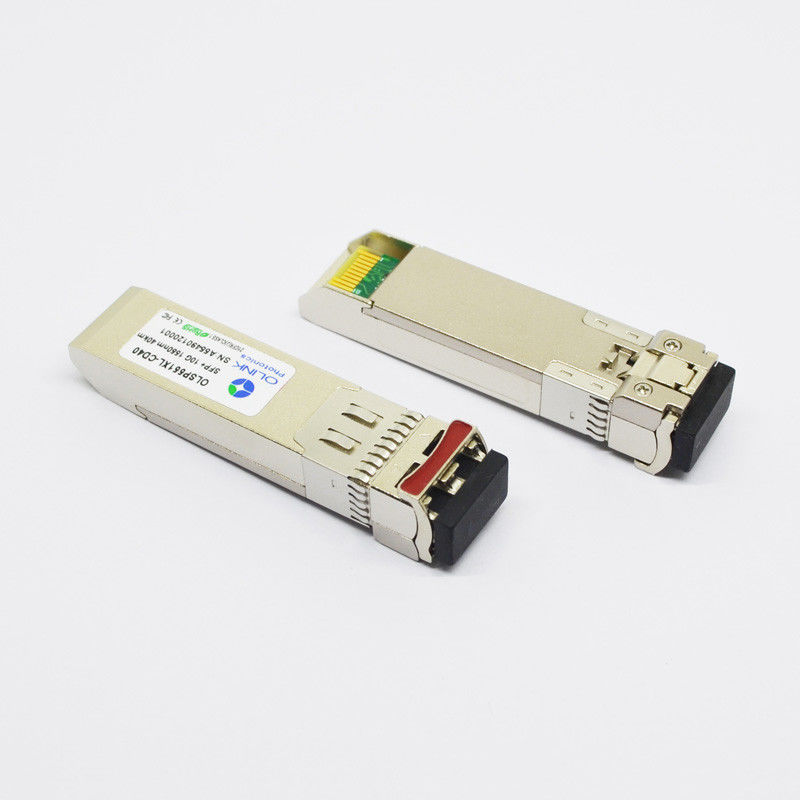

L'OLSP551XL-CD40 est un émetteur-récepteur taux multi unimodal de 10G ER SFP+ utilisant la longueur d'onde 1550nm et atteindre la distance jusqu'à de 40Km sur la fibre 9/125um. Le module peut être utilisé pour des réseaux de l'Ethernet 10G, du SONET ou du CSAD.

Caractéristiques du produit

• Émetteur non refroidi de 1550nm DFB, détecteur photoélectrique de PIN
• Longueur de lien jusqu'à 40km
• Dissipation de puissance faible, < 1=""> • Température de carter fonctionnante : °C 0 à 70
• Alimentation de l'énergie 3.3V simple
• RoHS conforme et sans plomb

Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Note :

1. Relié directement aux goupilles d'entrée de données de TX. Accouplement à C.A. des goupilles dans le conducteur IC de laser.

2. Dans l'arrêt 100Ω différentiel.

3. 20 – 80%. Mesuré avec le panneau de sondage de conformité de module et la carte-test d'OMA. L'utilisation de l'ordre quatre 1's et quatre 0's dans le PRBS 9 est une alternative acceptable.

4. La visibilité directe est un résultat de collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ – 10kΩ sur le centre serveur le conseil. Le fonctionnement normal est la logique 0 ; la perte de signal est la logique 1.

Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

1. Mesuré avec le plus mauvais ER=5dB

2. PRBS 231 ^{– 1} et BER-12<10>.

Applications

●10GBASE-ER/EW à 10.3125Gbps

●OTN G.709 OTU1e/2/2e

●la Manche de fibre de 4x, de 8x et de 10x 10G

●D'autres liens optiques

●Ethernet 10G

Compatibilité
