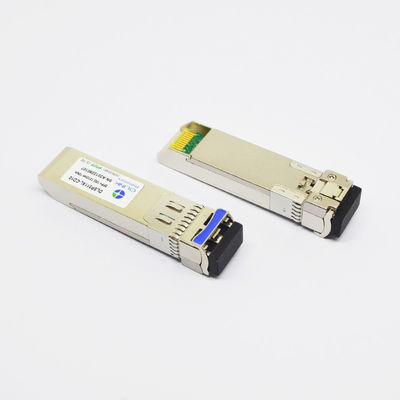

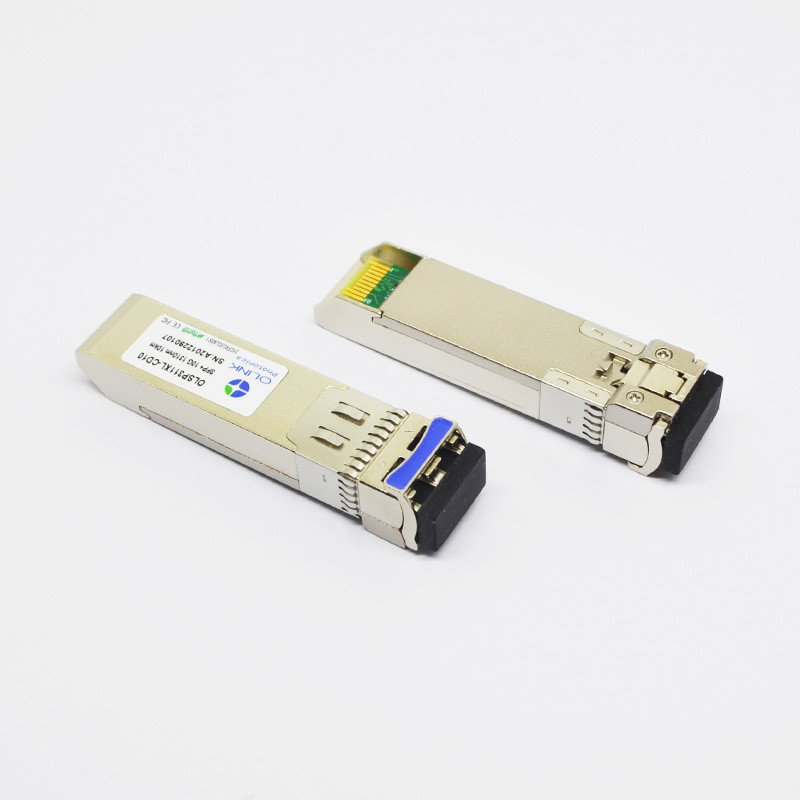

Connecteur optique du duplex LC d'émetteur-récepteur d'ODM 1310nm 10km 10G SFP+
Émetteur-récepteur compatible de Huawei 10GBase-LR SFP+ (SMF, 1310nm, 10km, les DOM, LC)
Caractéristiques du produit
●Les appuis jusqu'à 11.3Gb/s des débits binaires
●HP 100% compatible
●Module d'émetteur-récepteur de SFP+
●Fibre unimodale (SMF)
●Portée jusqu'à de 10km
●longueur d'onde 1310nm
●Connecteur duplex de LC
●Diagnostics de Digital (DDM)
Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Oscillation différentielle d'entrée de données |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Transmettez la tension de débronchement |
VD |
VCC-0.8 |
|
Vcc |
V |
|
| Transmettez pour permettre la tension |
TSV |
Vé |
|
Vee+0.8 |
| Impédance différentielle d'entrée |
Rin |
|
100 |
|
Ω |
|
| Récepteur |
| Oscillation différentielle de sortie de données |
Vout, pp |
300 |
|
850 |
mVpp |
2 |
| Temps de montée de sortie et temps de chute |
TR, Tf |
28 |
|
|
Picoseconde |
3 |
| La visibilité directe a affirmé |
VLOS_F |
VCC-0.8 |
|
Vcc |
V |
4 |
| La visibilité directe De-a affirmé |
VLOS_N |
Vé |
|
Vee+0.8 |
V |
4 |
Note :
1. Relié directement aux goupilles d'entrée de données de TX. Accouplement à C.A. des goupilles dans le conducteur IC de laser.
2. Dans l'arrêt 100Ω différentiel.
3. 20 – 80%. Mesuré avec le panneau de sondage de conformité de module et la carte-test d'OMA. L'utilisation de l'ordre quatre 1's et quatre 0's dans le PRBS 9 est une alternative acceptable.
4. La visibilité directe est un résultat de collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ – 10kΩ sur le centre serveur le conseil. Le fonctionnement normal est la logique 0 ; la perte de signal est la logique 1.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1260 |
1310 |
1355 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-6 |
|
0 |
dBm |
1 |
| Rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Rapport d'extinction |
ER |
4 |
4,5 |
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
|
| Pénalité de dispersion |
TDP |
|
|
3,2 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
|
1270 |
|
1600 |
nanomètre |
|
| Sensibilité de récepteur |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Surcharge |
PAVEZ |
|
|
0,5 |
dBm |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-18 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré aux JUJUBES moins que 1E-12, de nouveau au dos. Le modèle de mesure est PRBS 231-1 avec le plus mauvais ER=4.5@ 10.3125Gb/s.
Descriptions de produit
L'OLSP311XL-CD10 d'Olinkcom fournit la connectivité de 10 gigabits au-dessus du câble unimodal de fibre avec une gamme jusqu'à de 10km.
Il fournit une manière fiable et rentable d'ajouter, remplacer ou améliorer les ports sur votre équipement en réseau.
Applications
●10G Base-LR
●la Manche de la fibre 10G
●Ethernet 10G
Compatibilité
L'émetteur-récepteur compatible de Huawei 10GBASE-LR SFP+ d'Olinkcom peut être travaillé avec l'équipement du réseau ci-dessous de Huawei.
• S5700-28X-LI-AC
• S5700-28X-LI-DC
• S5700-52X-LI-AC
• S5700-52X-LI-DC
• S5700-28X-PWR-LI-AC
• S5700-52X-PWR-LI-AC
• S5700-28X-LI-24S-AC
• S5700-28X-LI-24S-DC
• S5700-52X-LI-48CS-AC
• S5701-28X-LI-AC
• S5701-28X-LI-24S-AC
• S5700-26X-SI-12S-AC
• S5700-28C-SI
• S5700-28C-PWR-SI
• S5700-52C-SI
• S5700-52C-PWR-SI
• S5720-32P-EI-AC
• S5720-52P-EI-AC
• S5720-32X-EI-AC
• S5720-32X-EI-DC
• S5720-32X-EI-24S-AC
• S5720-32X-EI-24S-DC
• S5720-50X-EI-AC
• S5720-50X-EI-DC
• S5720-50X-EI-46S-AC
• S5720-50X-EI-46S-DC
• S5720-52X-EI-AC
• S5720-36PC-EI-AC
• S5720-56PC-EI-AC
• S5720-36C-EI-28S-AC
• S5720-36C-EI-28S-DC
• S5720-36C-EI-AC
• S5720-36C-EI-DC
• S5720-36C-PWR-EI-AC
• S5720-36C-PWR-EI-DC
• S5720-56C-EI-48S-AC
• S5720-56C-EI-48S-DC
• S5720-56C-EI-AC
• S5720-56C-EI-DC
• S5720-56C-PWR-EI-AC
• S5720-56C-PWR-EI-DC
• S5720-56C-PWR-EI-AC1
• S5720-32C-HI-24S-AC
• S5720-56C-HI-AC
• S5720-56C-PWR-HI-AC
• S5720-56C-PWR-HI-AC1
• S9703
• S9706
• S9712
• S12704
• S12708
• S12712
