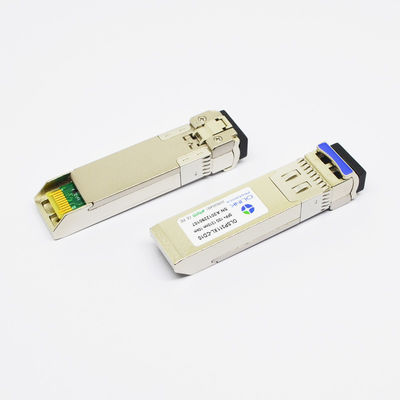

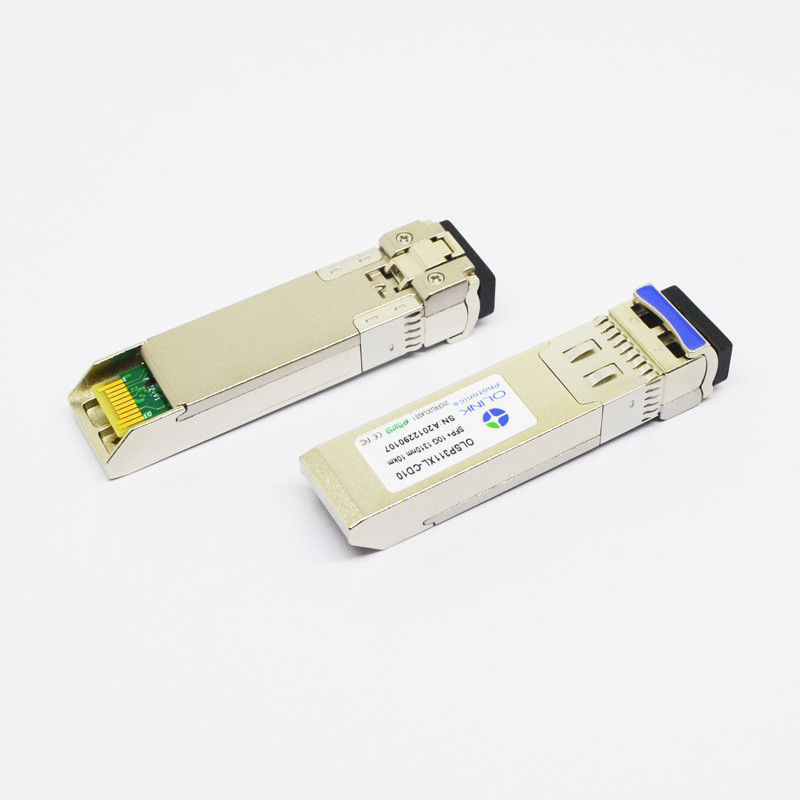

Émetteur-récepteur SMF 1310nm 10km Alcatel de 10GBASE-LR 10G SFP+ compatible
Émetteur-récepteur compatible SMF 1310nm 10km d'Alcatel-Lucent SFP-10G-LR 10GBASE-LR SFP+
L'émetteur-récepteur Alcatel-Lucent-LR compatible fournit une haute performance et une solution rentable pour la connectivité de la fibre 10.3125Gbps (10GBASE-LR) au-dessus du câble à fibres optiques unimodal. Il est programmé pour convenir pour l'usage avec des appareils de passage de commutateurs, de sécurité d'Ethernet d'Alcatel-Lucent 10-Gigabit et des adaptateurs réseau.
Caractéristiques du produit
●Facteur de forme de SFP+ conforme avec SFP+ norme SFF-8431 et SFF-8461 de MSA
●brancher Chaud-permutables d'appareil d'entrée/sortie 10 au port de Gigabit Ethernet SFP+
●Capacité optique de la surveillance de Digital (les DOM) pour des diagnostics
●Les appuis jusqu'à 11.3Gb/s des débits binaires
●Alcatel compatible
●Portée jusqu'à de 10km
●longueur d'onde 1310nm
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1260 |
1310 |
1355 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-6 |
|
0 |
dBm |
1 |
| Rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Rapport d'extinction |
ER |
4 |
4,5 |
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
|
| Pénalité de dispersion |
TDP |
|
|
3,2 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
|
1270 |
|
1600 |
nanomètre |
|
| Sensibilité de récepteur |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Surcharge |
PAVEZ |
|
|
0,5 |
dBm |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-18 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré aux JUJUBES moins que 1E-12, de nouveau au dos. Le modèle de mesure est PRBS 231-1 avec le plus mauvais ER=4.5@ 10.3125Gb/s.
Caractéristiques diagnostiques de Digital
Les émetteurs-récepteurs D10 d'OLSP311XL-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.
| Paramètre |
Symbole |
Unités |
Mn. |
Maximum. |
Exactitude |
Note |
| La température d'émetteur-récepteur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Tension d'alimentation d'émetteur-récepteur |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Courant de polarisation d'émetteur |
DBias |
mA |
2 |
80 |
±10% |
3 |
| Émetteur de puissance de sortie |
Puissance DTx |
dBm |
-8 |
+2 |
±2dB |
|
| Puissance d'entrée moyenne de récepteur |
Puissance DRx |
dBm |
-16 |
0 |
±2dB |
|
Notes :
1.When actionnant le ºC temp.=0~70, la gamme sera min=-5, Max=+75
2. Intérieurement mesuré
3. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser
Application large
●Très utilisé sur les commutateurs 10G, les routeurs, les serveurs, les NIC et tout autre équipement de transmission
●Approprié au centre de traitement des données, entreprise câblant le cabinet, l'unité de radio et de bande de base et d'autres environnements
●10GBASE-LR/LW à 10.3125Gbps
●la Manche de la fibre 10G
●CPRI et OBSAI
●D'autres liens optiques
L'OLSP311XL-CD10 est un produit de laser de la classe 1. Il est conforme entièrement à l'accord de multi-approvisionnement (MSA) qui lui permet de fonctionner dans des toutes les plates-formes conformes de MSA. OLSP311XL-CD10 doit être actionné dans les limites spécifiques de la température et de tension. Les ports optiques du module seront terminés avec un connecteur optique ou avec une prise de la poussière.
