Émetteur-récepteur optique compatible 10GBASE-LR de Mellanox 10G SFP+ pour SONET

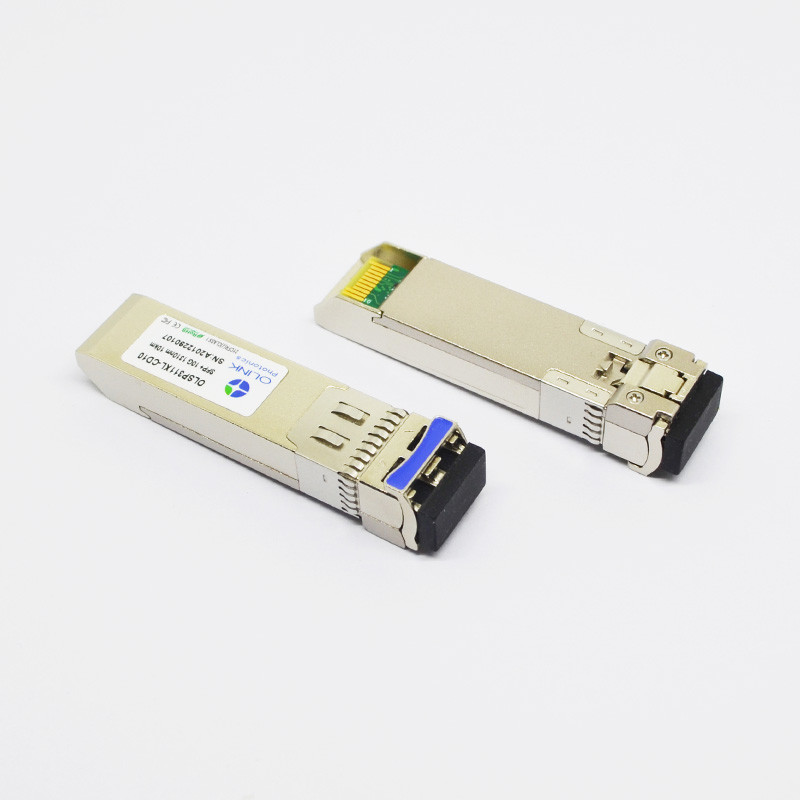

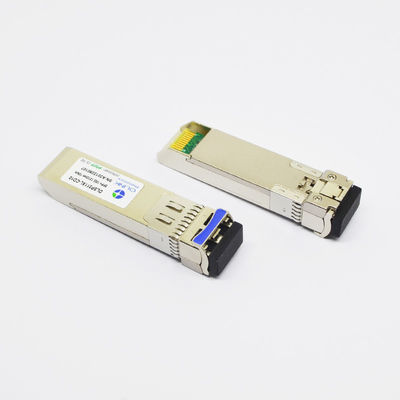

Module compatible d'émetteur-récepteur de Mellanox MFM1T02A-LR 10GBASE-LR SFP+
Caractéristiques du produit
Le SFP+ 10GBASE-LR est un émetteur-récepteur unimodal de 10G LR SFP+ utilisant la longueur d'onde 1310nm et atteindre la distance jusqu'à de 10km. Ils peuvent être employés pour des réseaux de l'Ethernet 10G, du SONET ou du CSAD. Les émetteurs-récepteurs suivent les standards de l'industrie de l'accord multisource de SFP (MSA) et du SFF-8472, les rendant directement interchangeables avec n'importe quel dispositif de mise en réseau après des standards de l'industrie.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1260 |
1310 |
1355 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-6 |
|
0 |
dBm |
1 |
| Rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Rapport d'extinction |
ER |
4 |
4,5 |
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
|
| Pénalité de dispersion |
TDP |
|
|
3,2 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
|
1270 |
|
1600 |
nanomètre |
|
| Sensibilité de récepteur |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Surcharge |
PAVEZ |
|
|
0,5 |
dBm |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-18 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré aux JUJUBES moins que 1E-12, de nouveau au dos. Le modèle de mesure est PRBS 231-1 avec le plus mauvais ER=4.5@ 10.3125Gb/s.
Caractéristiques diagnostiques de Digital
Les émetteurs-récepteurs D10 d'OLSP311XL-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.
| Paramètre |
Symbole |
Unités |
Mn. |
Maximum. |
Exactitude |
Note |
| La température d'émetteur-récepteur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Tension d'alimentation d'émetteur-récepteur |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Courant de polarisation d'émetteur |
DBias |
mA |
2 |
80 |
±10% |
3 |
| Émetteur de puissance de sortie |
Puissance DTx |
dBm |
-8 |
+2 |
±2dB |
|
| Puissance d'entrée moyenne de récepteur |
Puissance DRx |
dBm |
-16 |
0 |
±2dB |
|
Notes :
1. Quand actionnant le ºC temp.=0~70, la gamme sera min=-5, Max=+75
2. Intérieurement mesuré
3. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser
Descriptions de produit
L'OLSP311XL-CD10 d'Olinkcom est un module que l'on peut brancher augmenté d'émetteur-récepteur de petit facteur de forme (SFP+) avec le taux maximum de transfert des données de 10 GBP jusqu'à 10km au-dessus du câble unimodal de fibre. Il est employé dans des dispositifs compatibles de réseau avec la fente de SFP. Le SFPs sont accord multisource (MSA) conforme et établi selon des caractéristiques d'OEM.
Applications
●Ethernet 10GBASE-LR/10GBASE-LW
●la Manche de la fibre 10G
●SONET, réseaux de CSAD
FAQ
1. Que diriez-vous de la garantie ?
Tous nos produits sont de 3 ans de garantie (le service de retour et de changement à moins de 1 an, réparation d'ici 2 ans)
2. Quels sont vos termes de la livraison ?
EXW, le GOUSSET, DAP… est disponible, vous peut entrer en contact avec nous pour plus de détails
