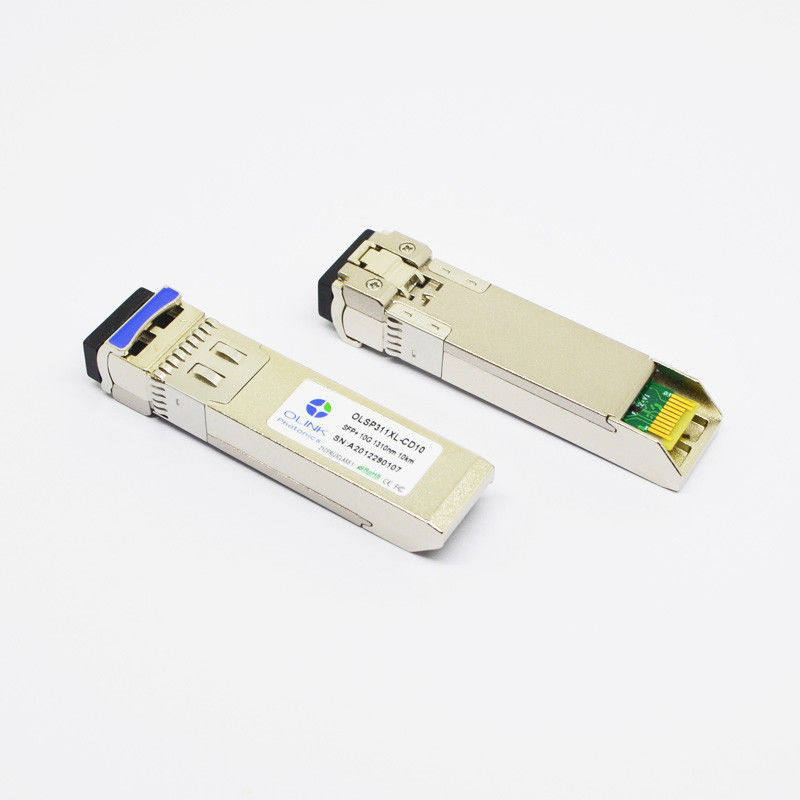

Mode unitaire optique de l'émetteur-récepteur 1310nm 10km de 10GBASE-LR 10G SFP+
Émetteur-récepteur compatible d'Intel E10GSFPLR 10GBASE-LR SFP+ 1310nm 10km
Ce module de 10GbE SFP+ LR convient pour l'usage avec des systèmes de mise en réseau d'Intel. Il soutient taux des données de 10.3125Gbps (10GBASE-LR) ou de 9.953Gbps (10GBASE-LW), fournissant la connectivité jusqu'à 10km de fibre sur la fibre de mode unitaire. Le module est programmé et examiné pour assurer travailler avec Intel des commutateurs de 10 gigabits, des serveurs, et d'autres plates-formes.
Caractéristiques du produit
●interface 10Gb/s optique périodique
●Connecteur duplex de LC
●Empreinte de pas que l'on peut brancher chaude de SFP+
●Conforme avec SFP+MSA
●Émetteur non refroidi de 1310nm DFB, détecteur photoélectrique de PIN
●Applicable pour la connexion de 10km SMF
●Consommation de puissance faible, < 1W="">
●Interface de moniteur diagnostique de Digital
Caractéristiques de fonctionnement générales
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
|
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc5 |
|
|
300 |
mA |
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1260 |
1310 |
1355 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-6 |
|
0 |
dBm |
1 |
| Rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Rapport d'extinction |
ER |
4 |
4,5 |
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
|
| Pénalité de dispersion |
TDP |
|
|
3,2 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
|
1270 |
|
1600 |
nanomètre |
|
| Sensibilité de récepteur |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Surcharge |
PAVEZ |
|
|
0,5 |
dBm |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-18 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré aux JUJUBES moins que 1E-12, de nouveau au dos. Le modèle de mesure est PRBS 231-1 avec le plus mauvais ER=4.5@ 10.3125Gb/s.
Applications
●Ethernet 10GBASE-LR/10GBASE-LW
●la Manche de la fibre 10G
●commutateurs et routeurs de 10G Data Center
●networks interface cards 10G et convertisseurs de médias de fibre
●Systèmes de LTE
●D'autres liens optiques
L'OLSP311XL-CD10 est un produit de laser de la classe 1. Il est conforme entièrement à l'accord de multi-approvisionnement (MSA) qui lui permet de fonctionner dans des toutes les plates-formes conformes de MSA. OLSP311XL-CD10 doit être actionné dans les limites spécifiques de la température et de tension. Les ports optiques du module seront terminés avec un connecteur optique ou avec une prise de la poussière.
