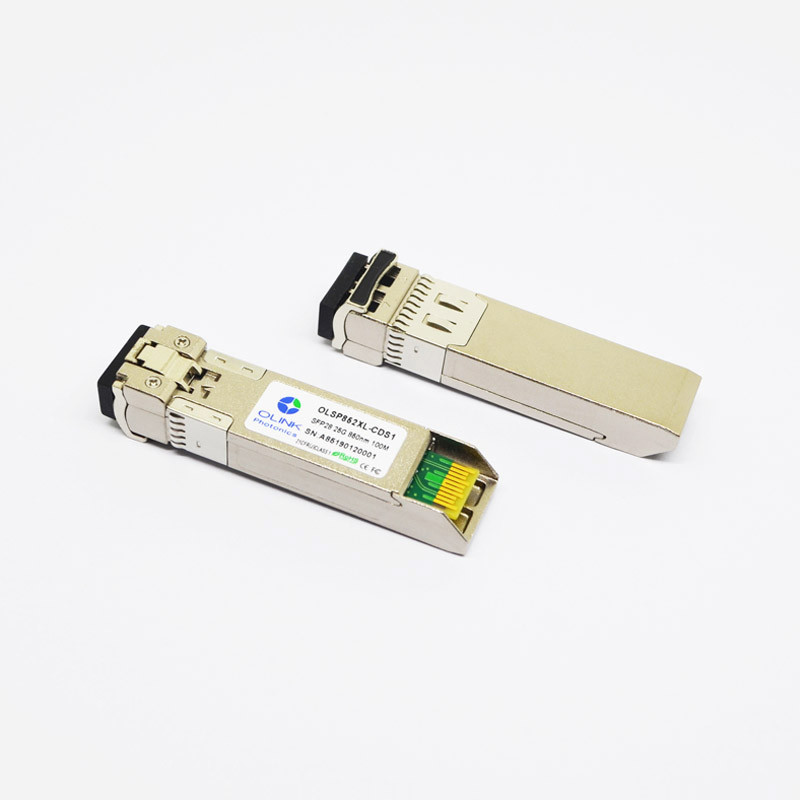

Module de SR des DOM LC MMF de l'émetteur-récepteur 850nm 100m de Dell Compatible 25G SFP28

Dell Compatible 25G SFP28 Transceiver 850nm 100m DOM LC MMF SR Module

Informations de base

Lieu d'origine:	Shenzhen Chine
Nom de marque:	OLKOPTO
Certification:	RoHS FCC CE GS UL FDA etc
Numéro de modèle:	OLSP852XL-CDS1

Quantité de commande min:	1PC
Détails d'emballage:	Paquet individuel ou 10pcs/pallet ou 20pcs/pallet
Délai de livraison:	3-5 jours ouvrables
Conditions de paiement:	T/T ou 30 jours nets
Capacité d'approvisionnement:	80-120k par mois

Contactez

Compatibilité:

DELL

Débit:

25.78Gbps

Longueur d'onde:

850nm

La température:

°C 0~70

Connecteur:

Duplex de LC

Distance:

100m

Médias:

MMF

DDM/DOM:

Soutenu

Surligner:

Émetteur-récepteur de MMF 25G SFP28

Émetteur-récepteur des DOM 25G SFP28

Module du SR SFP28

Module de SR des DOM LC MMF de l'émetteur-récepteur 850nm 100m de Dell Compatible 25G SFP28

Émetteur-récepteur de SR des DOM LC MMF de Dell Compatible 25GBASE-SR SFP28 850nm 100m

Descriptions de produit

L'émetteur-récepteur optique de 25G-SR SFP28 850nm 100m est conçu pour l'usage dans la fibre multimode de rateover des données 25Gb/s pour la longueur de lien 100m.

Chaque module de l'émetteur-récepteur SFP28 est individuellement examiné sur une série de commutateurs de Dell, et est entièrement conforme avec le SFP28 MSA, RoHS, CPRI, et les normes d'eCPRI.

Les conceptions d'émetteur-récepteur sont optimisées pour la haute performance et rentable pour fournir des clients les meilleures solutions pour les liens 25Gb/s optiques à voie unique.

Capacités absolues

Paramètre	Symbole	Mn.	Maximum.	Unité	Note
Tension d'alimentation	Vcc	-0,5	4,0	V
Température de stockage	SOLIDES TOTAUX	-40	85	°C
Hygrométrie	Rhésus	0	85	%

Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.

Caractéristiques de fonctionnement générales

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Débit			25,78		Gb/s
Tension d'alimentation	Vcc	3,13	3,3	3,47	V
Approvisionnement actuel	Icc			300	mA
Temp de opération de cas.	Comité technique	0		70	°C

Caractéristiques électriques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)

Paramètre			Symbole	Mn.	Type	Maximum.	Unité	Note
Émetteur
Oscillation différentielle d'entrée de données			VINPP	120		800	mVpp	1
Entrée de débronchement de Tx		H	TDH	2,0		Vcc+0.3	V
Entrée de débronchement de Tx		L	TDL	0		0,8	V
Sortie de défaut de Tx		H	TFH	2,0		Vcc+0.3	V	2
Sortie de défaut de Tx		L	TFL	0		0,8	V	2
Impédance différentielle d'entrée			Rin		100		Ω
Récepteur
Oscillation différentielle de sortie de données			Vout, pp	340	650	800	mVpp	3
La visibilité directe de Rx a produit	H		VOH	2,0		Vcc+0.3	V	2
La visibilité directe de Rx a produit	L		Vol.	0		0,8	V	2

Note :

1. C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.

2. La visibilité directe de défaut et de Rx de Tx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.

3. Les sorties de RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.

Applications

●25,78 Gb/s à voie unique

●D'autres liens optiques
