Aperçu Produitsémetteur-récepteur de 25G SFP28Connecteur duplex optique de l'émetteur-récepteur BIDI 1270nm 10Km LC d'OEM 25G SFP28

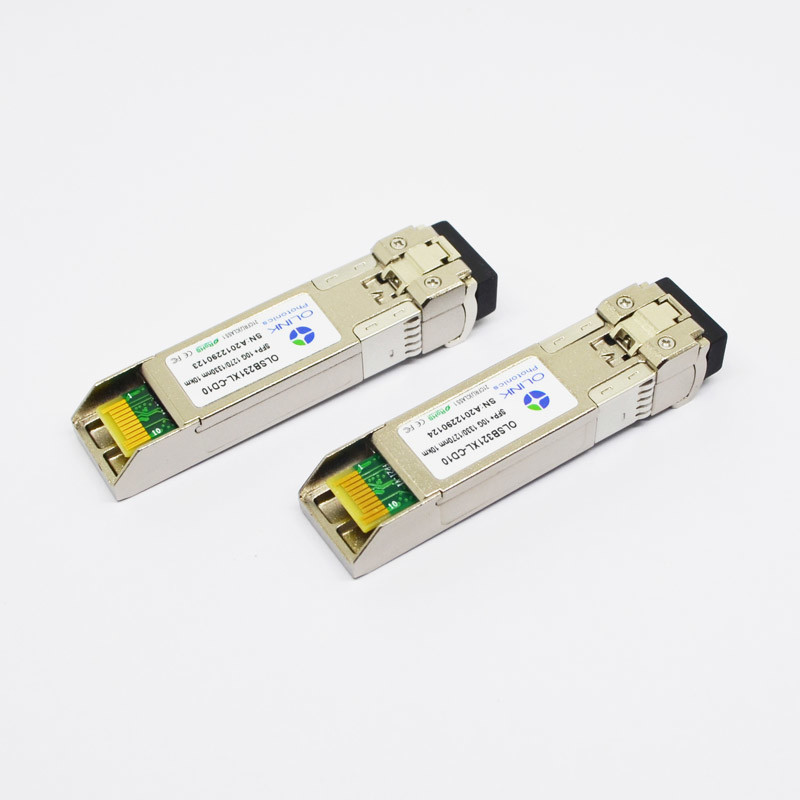

Connecteur duplex optique de l'émetteur-récepteur BIDI 1270nm 10Km LC d'OEM 25G SFP28

OEM Optical 25G SFP28 Transceiver BIDI 1270nm 10Km LC Duplex Connector
OEM Optical 25G SFP28 Transceiver BIDI 1270nm 10Km LC Duplex Connector
Informations de base
Lieu d'origine: Shenzhen Chine
Nom de marque: OLKOPTO
Certification: RoHS FCC CE GS UL FDA etc
Numéro de modèle: OLSB 23(32) 2XL-CD10
Quantité de commande min: 1PC
Détails d'emballage: Paquet individuel ou 10pcs/pallet ou 20pcs/pallet
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T ou 30 jours nets
Capacité d'approvisionnement: 80-120k par mois
Contactez
Débit: 25.78Gbps Facteur de forme: SFP28
Numéro de la pièce: OLSB 23(32) 2XL-CD10 Compatibilité: Adapté aux besoins du client
Connecteur: Duplex de LC Longueur d'onde: 1270/1330nm 1330/1270nm
La température: °C 0~70 Distance: 10km
Médias: SMF DDM/DOM: Soutenu
Surligner:

Émetteur-récepteur d'OEM 25G SFP28

,

Émetteur-récepteur de BIDI 25G SFP28

,

émetteur-récepteur de bidi

Connecteur duplex optique de l'émetteur-récepteur BIDI 1270nm 10Km LC d'OEM 25G SFP28



émetteur-récepteur optique d'OEM de 25G SFP28 BIDI 1270/1330nm 1330/1270 10Km



Descriptions de produit

Cet émetteur-récepteur de BIDI est prévu pour le service de portée de 10km de 24.33Gb/s au matériel de transmissions ultra-rapide du mode 25.78Gb/s unitaire où bon marché, représentation extraordinaire et la fiabilité sont essentielle.

Les interfaces des données différentielles de Tx couplées par C.A. et de Rx sont CML compatibles. Le dispositif est sécurité des lasers de la classe I conforme.



Capacités absolues

Paramètre Symbole Mn. Maximum. Unité Note
Tension d'alimentation Vcc -0,5 4,0 V
Température de stockage Solides totaux -40 85 °C
Hygrométrie Rhésus 0 85 %



Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent le module



Caractéristiques de fonctionnement de Gereral

Paramètre Symbole Mn. Type Maximum. Unité Note
Débit     25,78   Gb/s
Tension d'alimentation Vcc 3,13 3,3 3,47 V
Approvisionnement actuel Icc     450 mA
Temp de opération de cas. Comité technique 0   70 °C





Caractéristiques électriques d'entrée-sortie

Paramètre Symbole Mn. Type Maximum. Unité Note
Émetteur
Différence. oscillation de tension d'entrée   120   820 mVpp 1
Entrée de débronchement de Tx H VIH 2,0   Vcc+0.3 V
L VIL 0   0,8
Sortie de défaut de Tx H VOH 2,0   Vcc+0.3 V 2
L Vol. 0   0,8
Différence d'entrée. Impédance Zin   100   Ω





Paramètre Symbole Mn. Type Maximum. Unité Note
Récepteur
Différence. oscillation de tension de sortie   340 650 800 mVpp 3
La visibilité directe de Rx a produit H VOH 2,0   Vcc+0.3 V 2
L Vol. 0   0,8



C.A. de la note 1) TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.

La visibilité directe de défaut et de Rx de la note 2) Tx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.

Les sorties de la note 3) RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.
