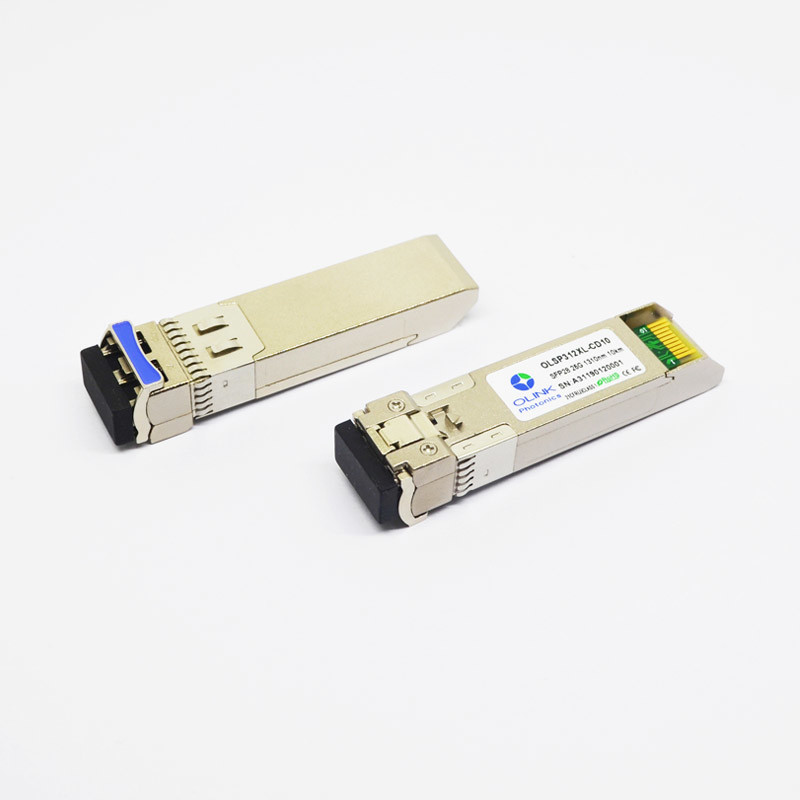

Les DOM du module 1310nm 10km d'émetteur-récepteur de la fibre 25G SFP28 de mode unitaire
les DOM compatibles optiques de Juniper Networks JNP-SFP-25G-LR 1310nm 10km de module de 25G SFP28
Caractéristiques de fonctionnement générales
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
|
|
25,78 |
|
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc |
|
|
450 |
mA |
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
Caractéristiques électriques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Oscillation différentielle d'entrée de données |
VINPP |
120 |
|
800 |
mVpp |
1 |
| Entrée de débronchement de Tx |
H |
TDH |
2,0 |
|
Vcc+0.3 |
V |
|
| L |
TDL |
0 |
|
0,8 |
| Sortie de défaut de Tx |
H |
TFH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| L |
TFL |
0 |
|
0,8 |
| Impédance différentielle d'entrée |
Rin |
|
100 |
|
Ω |
|
| Récepteur |
| Oscillation différentielle de sortie de données |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| La visibilité directe de Rx a produit |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| L |
Vol. |
0 |
|
0,8 |
Note :
1. C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.
la visibilité directe du défaut 2.Tx et du Rx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.
3. Les sorties de RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.
Descriptions de produit
le module optique d'émetteur-récepteur de 25G SFP28 est conçu pour l'usage dans la fibre unimodale de rateover des données 25Gb/s pour la longueur de lien 10Km.
Les conceptions d'émetteur-récepteur sont optimisées pour la haute performance et rentable pour fournir des clients les meilleures solutions pour les liens 25Gb/s optiques à voie unique.
Caractéristiques du produit
●Les appuis jusqu'à 25.78Gb/s des débits binaires
●Conforme à IEEE 802.3cc
●Conforme à SFF-8402 pour la solution SFP28
●Interface de moniteur diagnostique de Digital avec SFF-8472
●Empreinte de pas que l'on peut brancher chaude de SFP+
●Applicable pour la connexion de 10Km SMF
●Marge élevée de transmission
●Consommation de puissance faible<1>
●Alimentation de l'énergie 3.3V simple
●Température de carter fonctionnante : Commerical : °C 0 à 70
