| Lieu d'origine: | Shenzhen Chine |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHS FCC CE GS UL FDA etc |
| Numéro de modèle: | OLSP311XL-CD10 |
| Quantité de commande min: | 1PC |
| Détails d'emballage: | Paquet individuel ou 10pcs/pallet ou 20pcs/pallet |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 80-120k par mois |
| Cisco compatible: | SFP-10G-LR | Nom de vendeur: | Olinkcom |
|---|---|---|---|
| Facteur de forme: | SFP+ | Débit: | débits binaires 11.3Gb/s |
| Longueur d'onde: | 1310nm | Distance: | 10km |
| Connecteur: | Duplex de LC | DDM/DOM: | Soutenu |
| Mettre en évidence: | émetteur-récepteur optique de 1310nm 10G SFP+,émetteur-récepteur optique de 10km SFP+,émetteur-récepteur de 1310nm SFP+ |
||

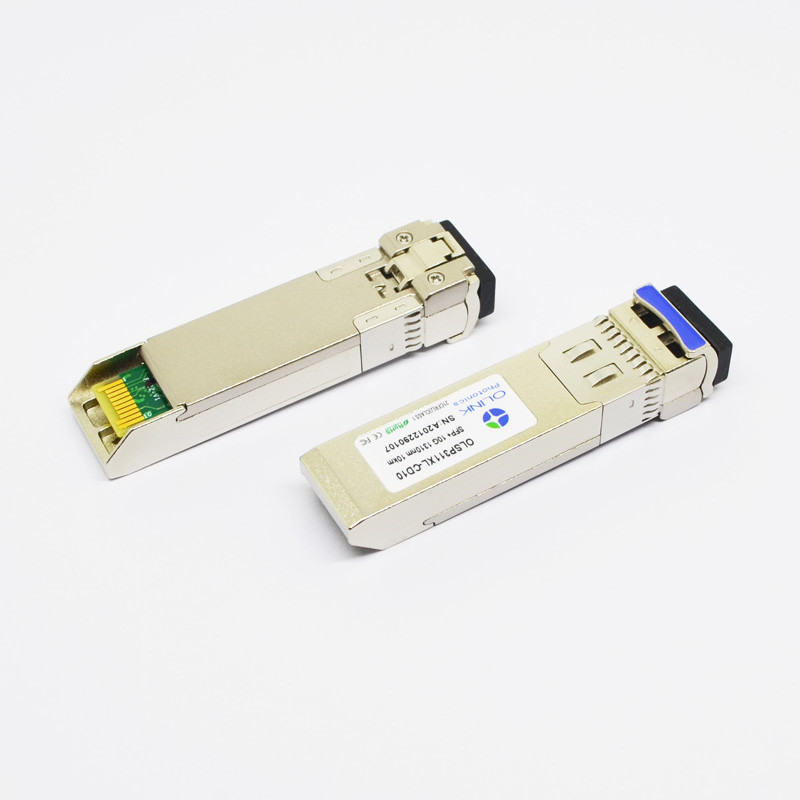

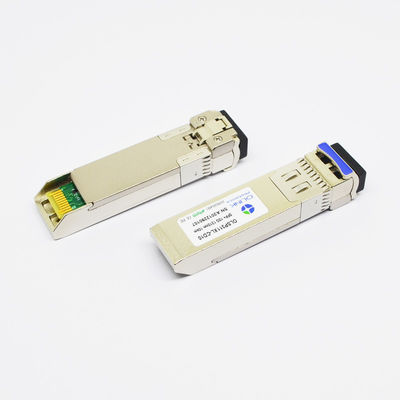

émetteur-récepteur optique de 1310nm 10km 10G SFP+
Émetteur-récepteur optique compatible des DOM LC SMF de Cisco SFP-10G-LR 10GBASE-LR SFP+ 1310nm 10km
Descriptions de produit
Cisco SFP-10G-LR a conçu pour l'usage dans les liens de l'Ethernet 10-Gigabit jusqu'à 10km au-dessus de la fibre unimodale. La consommation de puissance faible et la basse latence permettre à vos dispositifs de réseau de fonctionner efficacement, et la fonction de DDM soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Émetteur | ||||||
| Oscillation différentielle d'entrée de données | VINPP | 180 | 700 | mVpp | 1 | |
| Transmettez la tension de débronchement | VD | VCC-0.8 | Vcc | V | ||
| Transmettez pour permettre la tension | TSV | Vé | Vee+0.8 | |||
| Impédance différentielle d'entrée | Rin | 100 | Ω | |||
| Récepteur | ||||||
| Oscillation différentielle de sortie de données | Vout, pp | 300 | 850 | mVpp | 2 | |
| Temps de montée de sortie et temps de chute | TR, Tf | 28 | Picoseconde | 3 | ||
| La visibilité directe a affirmé | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| La visibilité directe De-a affirmé | VLOS_N | Vé | Vee+0.8 | V | 4 | |
Note :
1. Relié directement aux goupilles d'entrée de données de TX. Accouplement à C.A. des goupilles dans le conducteur IC de laser.
2. Dans l'arrêt 100Ω différentiel.
3. 20 – 80%. Mesuré avec le panneau de sondage de conformité de module et la carte-test d'OMA. L'utilisation de l'ordre quatre 1's et quatre 0's dans le PRBS 9 est une alternative acceptable.
4. La visibilité directe est un résultat de collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ – 10kΩ sur le centre serveur le conseil. Le fonctionnement normal est la logique 0 ; la perte de signal est la logique 1.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Émetteur | ||||||
| Longueur d'onde fonctionnante | λ | 1290 | 1310 | 1330 | nanomètre | |
| Avenue. de puissance de sortie (permis) | PAVEZ | -6 | 0 | dBm | 1 | |
| Rapport de suppression de Côté-mode | SMSR | 30 | DB | |||
| Rapport d'extinction | ER | 4 | 4,5 | DB | ||
| Largeur spectrale de RMS | Δλ | 1 | nanomètre | |||
| Temps de hausse/automne (20%~80%) | Tr/Tf | 50 | picoseconde | |||
| Pénalité de dispersion | TDP | 3,2 | DB | |||
| Bruit relatif d'intensité | RIN | -128 | dB/Hz | |||
| Oeil optique de sortie | Conforme avec IEEE 0802.3ae | |||||
| Récepteur | ||||||
| Longueur d'onde fonctionnante | 1270 | 1600 | nanomètre | |||
| Sensibilité de récepteur | PSEN2 | -14,4 | dBm | 2 | ||
| Surcharge | PAVEZ | 0,5 | dBm | |||
| La visibilité directe affirment | PA | -30 | dBm | |||
| La visibilité directe De-affirment | Palladium | -18 | dBm | |||
| Hystérésis de visibilité directe | Palladium-PA | 0,5 | DB | |||
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré aux JUJUBES moins que 1E-12, de nouveau au dos. Le modèle de mesure est PRBS 231-1 avec le plus mauvais ER=4.5@ 10.3125Gb/s.
Caractéristiques du produit
●Consommation de puissance faible, < 1W="">
●Interface de moniteur diagnostique de Digital
●Interface optique conforme à IEEE 802.3ae 10GBASE-LR
●Interface électrique conforme à SFF-8431
●Température de carter fonctionnante : Commerical : °C 0 à 70
Applications
●10GBASE-LR/LW à 10.3125Gbps
●la Manche de la fibre 10G
