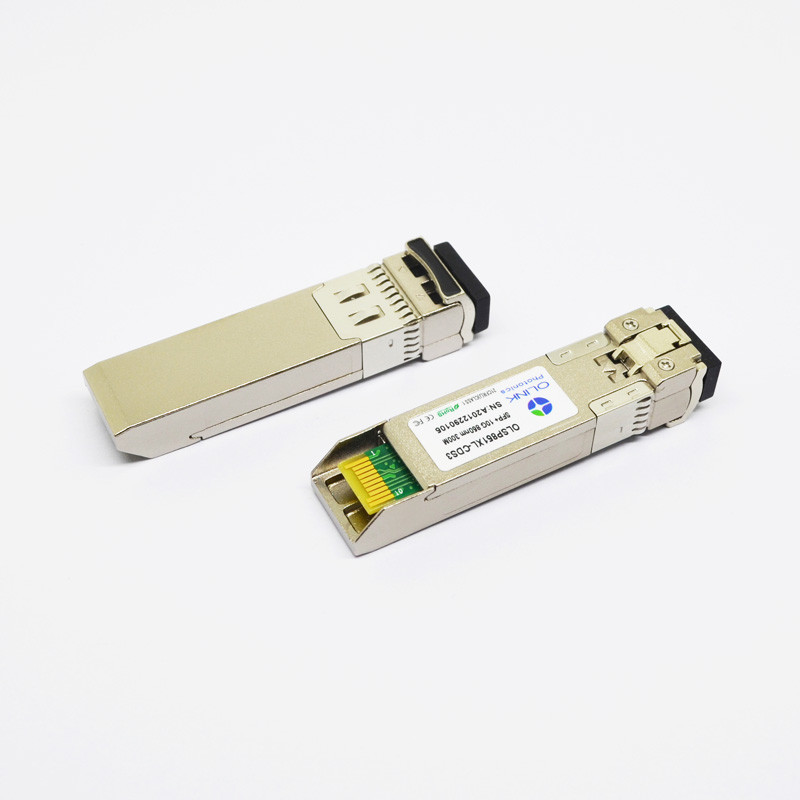

Émetteur-récepteur à plusieurs modes de fonctionnement compatible de NetApp X6589-R6 10Gb/s 850nm SFP+

Le DS3 compatible de NetApp X6589-R6 OLSP851XL-C (je) est 10G un émetteur-récepteur à plusieurs modes de fonctionnement du SR SFP+ utilisant la longueur d'onde 850nm et atteindre la distance jusqu'à de 300m sur la fibre 50/125um. Le module peut être utilisé pour des réseaux de l'Ethernet 10G, du SONET ou du CSAD.

Caractéristiques du produit

• Fonctionellement identique à l'émetteur-récepteur de NetApp X6589-R6 10GBase-SR SFP+
• Interface électrique conforme à SFF-8431
• interface 10Gb/s optique périodique conforme à 802.3ae 10GBASE-SR
• émetteur de 850nm VCSEL, détecteur photoélectrique de PIN
• Distance jusqu'à 300 mètres sur la fibre de 10G OM3
• ROHS conforme et sans plomb

Caractéristiques électriques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Note :

1. Relié directement aux goupilles d'entrée de données de TX. Accouplement à C.A. des goupilles dans le conducteur IC de laser.

2. Dans l'arrêt 100Ω différentiel.

3. 20 – 80%. Mesuré avec le panneau de sondage de conformité de module et la carte-test d'OMA. L'utilisation de l'ordre quatre 1's et quatre 0's dans le PRBS 9 est une alternative acceptable.

4. La visibilité directe est un résultat de collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ – 10kΩ sur le centre serveur le conseil. Le fonctionnement normal est la logique 0 ; la perte de signal est la logique 1.

Caractéristiques optiques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

1. Mesuré à 10.3125b/s avec la carte-test de NRZ ^de PRBS 231 ^{– 1}.

2.20%~80%

3.Under l'ER le plus mauvais case=4.5@ 10,3125 Gb/s avec la carte-test de NRZ ^de PRBS 231 ^{- 1} pour les JUJUBES < 1x10="">-12

Le DS3 de l'OLSP851XL-C d'Olinkcom (je) est une haute performance et un module rentable d'émetteur-récepteur de 10GBASE-SR SFP+ pour 10 liens de Gigabit Ethernet jusqu'à 300m au-dessus de la fibre multimode OM3. L'émetteur-récepteur comporte un émetteur fortement fiable de 850nm VCSEL et le détecteur photoélectrique de PIN dans le connecteur optique du duplex LC. Il est conforme aux caractéristiques de SFP+ MSA (SFF-8431, SFF-8432), à 10 caractéristiques de Gigabit Ethernet (10GBASE-SR/SW par IEEE 802.3ae), et à la Manche de la fibre 10G (1200-MX-SN-I).

En plus, l'émetteur-récepteur de 10GBASE-SR SFP+ a été intégré avec une interface de surveillance diagnostique numérique augmentée (DDMI), qui fournit le suivi en temps réel de la température d'émetteur-récepteur, polarisation de laser actuelle, puissance optique, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur.
