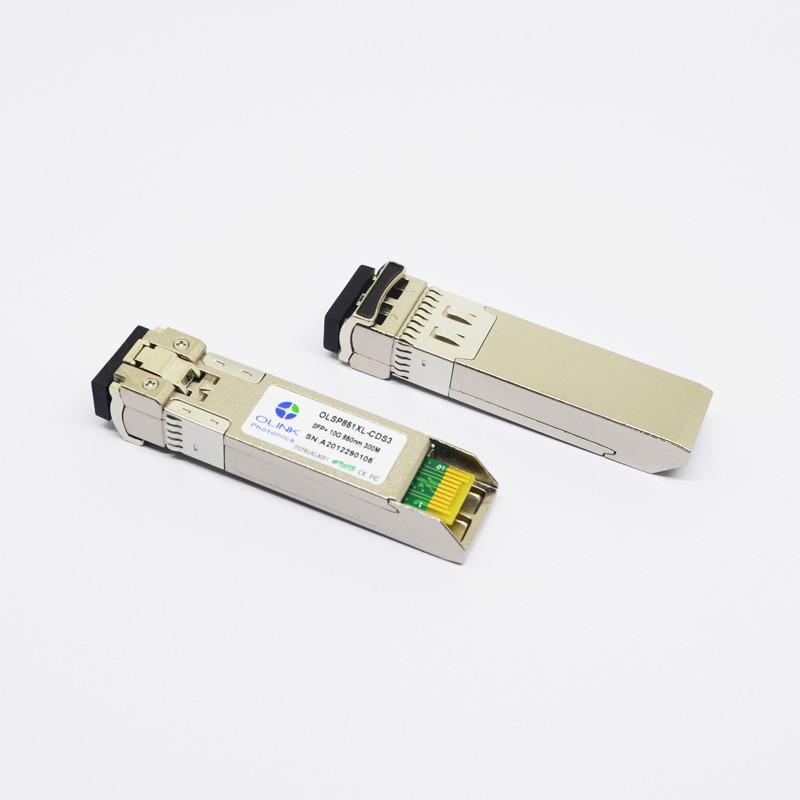

Émetteur-récepteur compatible de Cisco SFP-10G-SR 10GBASE-SR SFP+ 850nm 300m

Émetteur-récepteur compatible de Cisco SFP-10G-SR 10GBASE-SR SFP+ 850nm 300m

Caractéristiques du produit

●Les appuis jusqu'à 11.3Gb/s des débits binaires

●Connecteur duplex de LC

●Empreinte de pas que l'on peut brancher chaude de SFP+

●émetteur de 850nm VCSEL, détecteur photoélectrique de PIN

●Jusqu'à 300m sur 50/125um MMF (2000MHZ.KM)

●Consommation de puissance faible, < 1W="">

●Interface de moniteur diagnostique de Digital

●Interface optique conforme à IEEE 802.3ae

●Interface électrique conforme à SFF-8431

●Température de carter fonctionnante :

Commerical : 0~70°C

Industriel : - °C 40 à 85

Applications

●10G Base-SR/SW à 10.3125G

●la Manche de la fibre 10G

●D'autres liens optiques

Descriptions de produit

Le DS3 de l'OLSP851XL-C d'Olinkcom (je) a augmenté le petit facteur de forme des émetteurs-récepteurs que que l'on peut brancher de SFP+ sont conçus pour l'usage dans l'Ethernet 10-Gigabit au-dessus de la fibre multimode. Ils sont conformes avec SFF-8431, SFF-8432 et IEEE 802.3ae 10GBASE-SR/SW. Les conceptions d'émetteur-récepteur sont optimisées pour la haute performance et rentable pour fournir des clients les meilleures solutions pour la télécommunication et la télématique.

Capacités absolues

Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.

Caractéristiques de fonctionnement générales

Caractéristiques électriques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Note :

1. Relié directement aux goupilles d'entrée de données de TX. Accouplement à C.A. des goupilles dans le conducteur IC de laser.

2. Dans l'arrêt 100Ω différentiel.

3. 20 – 80%. Mesuré avec le panneau de sondage de conformité de module et la carte-test d'OMA. L'utilisation de l'ordre quatre 1's et quatre 0's dans le PRBS 9 est une alternative acceptable.

4. La visibilité directe est un résultat de collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ – 10kΩ sur le centre serveur le conseil. Le fonctionnement normal est la logique 0 ; la perte de signal est la logique 1.

Caractéristiques optiques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

1. Mesuré à 10.3125b/s avec la carte-test de NRZ ^de PRBS 231 ^{– 1}.

2.20%~80%

3.Under l'ER le plus mauvais case=4.5@ 10,3125 Gb/s avec la carte-test de NRZ ^de PRBS 231 ^{- 1} pour les JUJUBES < 1x10="">-12

Caractéristiques diagnostiques de Digital

Les émetteurs-récepteurs DS3 d'OLSP851XL-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.

Notes :

1. Intérieurement mesuré

2. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser

Compatibilité
• Cisco 5700 AIR-CT5760-100-K9
• Cisco 5700 AIR-CT5760-250-K9
• Cisco 5700 AIR-CT5760-25-K9
• Cisco 5700 AIR-CT5760-50-K9
• Cisco 5700 AIR-CT5760-HA-K9
• Cisco 6000 NC6-60X10GE-L-S
• Cisco 6000 NC6-60X10GE-M-S
• Cisco 6000 NCS-6008
• Cisco 6500 VS-S2T-10G
• Cisco 6500 VS-S2T-10G-XL
• Cisco 6500 VS-S720-10G-3C
• Cisco 6500 VS-S720-10G-3CXL
• Cisco 6500 WS-X6708-10G-3C
• Cisco 6500 WS-X6708-10G-3CXL
• Cisco 6500 WS-X6716-10G-3C
• Cisco 6500 WS-X6716-10G-3CXL
• Cisco 6800 C6816-X-LE
• Cisco 6800 C6824-X-LE-40G
• Cisco 6800 C6832-X-LE
• Cisco 6800 C6840-X-LE-40G
• Cisco 6800 C6880-X
• Cisco C4KX-NM-8SFP+
• Cisco C6800-16P10G (- XL)
• Cisco C6800-16P10G (- XL)
• Cisco C6800-32P10G (- XL)
• Cisco C6800-32P10G (- XL)
• Cisco C6800-8P10G (- XL)
• Cisco C6800-8P10G (- XL)
• Cisco C6800IA-48FPD
• Cisco C6800IA-48FPDR
• Cisco C6800IA-48TD
