| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHs, FCC, CE, UL etc |
| Numéro de modèle: | OLSP551XL-CD80 |
| Quantité de commande min: | 1 PC |
| Détails d'emballage: | Palette de paquet individuel OU de 10 PCs OU palette de 20 PCs |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 80-100K par mois |
| Taux de date: | 10Gbase | Facteur de forme: | SFP+ |
|---|---|---|---|
| Longueur d'onde: | 1550nm | Portée: | 80km |
| Source: | EML+APD | Puissance optique: | 0~+5 |
| Sensibilité: | <-24 dBm=""> | Application: | ●10GBASE-ZR à 10.3125Gbps ●La Manche de fibre d'OTN G.709 OTU1e/2/2e ●4x, de 8x et de 10x 10G |
| Mettre en évidence: | émetteur-récepteur optique de 80km 10G SFP+,émetteur-récepteur optique de 1550nm SFP+,80km 10g sfp+ |
||

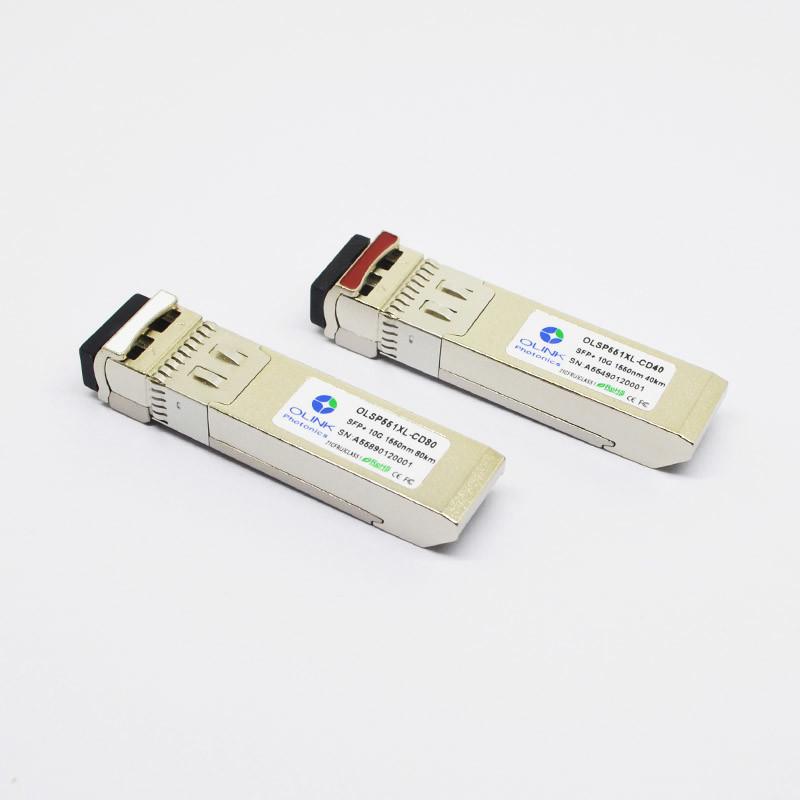

émetteur-récepteur optique de 1550nm 80km 10G SFP+
Module compatible d'émetteur-récepteur de Cisco SFP-10G-ZR-C 10G-ZR SFP+ 1550nm 80km SMF
Descriptions de produit
1. Type : SFP+
2. compatibilité : MSA à plusieurs fournisseurs compatible
3. longueur d'onde de Tx/Rx : 1550 nanomètre. /1550 nanomètre.
4. type de supports : Fibre unimodale (SMF)
5. Max. Distance : 80 kilomètres
6. débit : 1.25-10.31 GBP
7. la température : 0°-70°C standard
Données techniques
| Longueur d'onde de TX : | 1550 nanomètre. | Type de supports : | Fibre unimodale (SMF) |
| RX Wavelenght : | 1550 nanomètre. | Distance maximum : | 80km |
| Débit soutenu : | 1.25-10.31 GBP | Applications soutenues : | Ethernet 10G (10.31Gbps), Gigabit Ethernet (1,25 GBP), STM-64 (9.95Gbps) |
| Connecteurs : | Double LC | Type d'émetteur : | Laser d'EML |
| Puissance de transmission minimum : | 0 DBs | Type de récepteur : | Photodiode d'APD |
| Puissance de transmission maximum : | DB 5 | Conformité : | CE, classe 1 FDA et sécurité des lasers IEC60825-1 conforme, INF-8074i, RoHS, SFP MSA |
| Sensibilité de récepteur : | -23 dBm | Puissance : | CE, classe 1 FDA et sécurité des lasers IEC60825-1 conforme, RoHS, SFF-8431, SFP MSA |
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Émetteur | ||||||
| Longueur d'onde fonctionnante | λ | 1543 | 1550 | 1557 | nanomètre | |
| Avenue. de puissance de sortie (permis) | PAVEZ | 0 | 5 | dBm | 1 | |
| Rapport de suppression de Côté-mode | SMSR | 30 | DB | |||
| Rapport d'extinction | ER | 8,2 | DB | |||
| Largeur spectrale de RMS | Δλ | 1 | nanomètre | |||
| Bruit relatif d'intensité | RIN | -128 | dB/Hz | |||
| Oeil optique de sortie | Conforme avec IEEE 0802.3ae | |||||
| Récepteur | ||||||
| Longueur d'onde fonctionnante | λ | 1260 | 1610 | nanomètre | ||
| Sensibilité de récepteur | PSEN1 | -24 | dBm | 2 | ||
| Réflectivité de Recevier | Rrx | -27 | DB | |||
| Surcharge | PAVEZ | -7 | dBm | |||
| La visibilité directe affirment | PA | -37 | dBm | |||
| La visibilité directe De-affirment | Palladium | -28 | dBm | |||
| Hystérésis de visibilité directe | Palladium-PA | 0,5 | DB | |||
Notes :
1. Mesuré avec le plus mauvais ER=9dB
2. PRBS 231 – 1 et BER-12@10.3125G<10>
Caractéristiques du produit
●Soutient 9,95 à 11.3Gb/s des débits binaires avec de doubles CDR
●Connecteur duplex de LC
●Empreinte de pas que l'on peut brancher chaude de SFP+
●Émetteur refroidi de 1550nm EML, récepteur d'APD
●Applicable pour la connexion de 80km SMF
●Consommation de puissance faible, < 1="">
●Interface de moniteur diagnostique de Digital
●Interface optique conforme à IEEE 802.3ae 10GBASE-ZR
●Interface électrique conforme à SFF-8431, SFF-8432
●Température de carter fonctionnante :
Commerical : °C 0 à 70
Applications
●10GBASE-ZR à 10.3125Gbps
●OTN G.709 OTU1e/2/2e
●la Manche de fibre de 4x, de 8x et de 10x 10G
●D'autres liens optiques
Dossier de produit
Les émetteurs-récepteurs de l'OLSP551XL-CD80 d'Olinkcom sont les émetteurs-récepteurs que l'on peut brancher augmentés du petit facteur de forme SFP+ conçus pour l'usage dans 10-Gigabit les liens taux multi jusqu'à 80km de la fibre du mode G.652 unitaire. Ils sont conformes avec SFF-8431, SFF-8432 et le ZR d'Ethernet de soutien 10G et 10G les fonctions de diagnostics de la fibre Channel.Digital sont disponibles par l'intermédiaire d'un interface série à 2 fils, comme spécifique dans SFF-8472. Les conceptions d'émetteur-récepteur sont optimisées pour la haute performance et rentable pour fournir des clients les meilleures solutions pour la télécommunication et la télématique.
