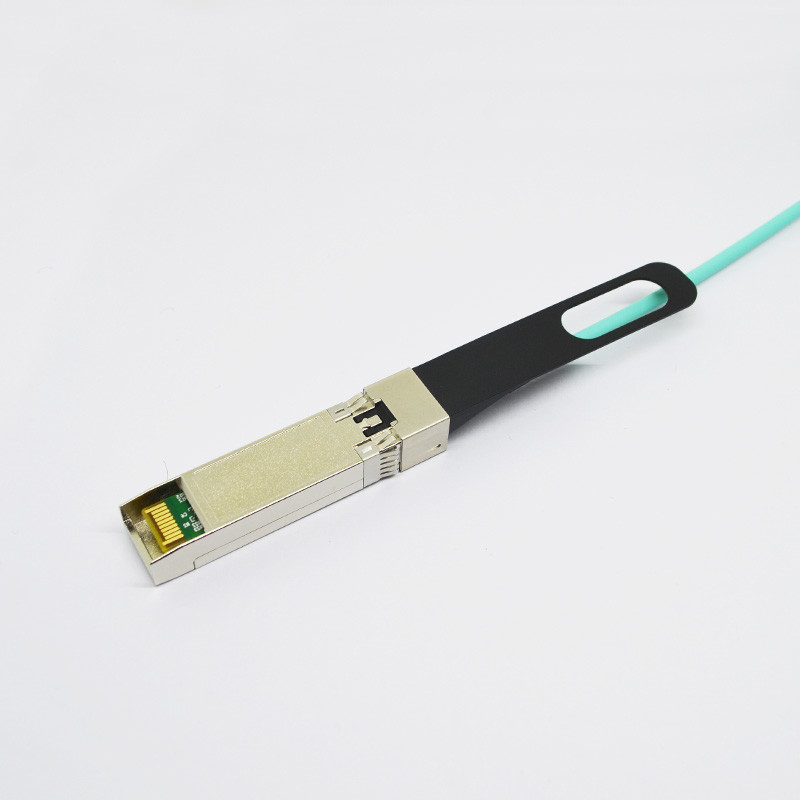

Le métal actif approuvé par le FDA d'évasion du câble 25G AOC de la fibre SFP28 enferment

câble à fibres optiques actif Juniper Networks compatible 25G-JNP-AOC de 25G SFP28

Description :

le genévrier compatible actif de câble à fibres optiques de 25G SFP28 (25G-JNP-AOC) est un produit pour servir des applications de l'Ethernet 25Gb. Il est conçu pour permettre des conceptions de l'équipement 25G avec la densité gauche très élevée basée sur les spécifications électriques et mécaniques.

Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Émetteur
Longueur d'onde fonctionnante	λ	840	850	860	nanomètre
Oeil optique de sortie	Conforme avec IEEE 0802.3ae
Récepteur
Longueur d'onde fonctionnante		840		860	nanomètre
Caractéristiques électriques d'entrée active de câble
Les données différentielles ont entré la tension	VIH-VIL	200		1600	mVpp	1
Impédance d'entrée différentielle	RIN	90	100	110	Ω
Le TX-débronchement a entré Tension-bas	VIL	0		0,8	V	2
Le TX-débronchement a entré à hauteur de tension	VIH	2,0		VCC	V	2
Le TX-défaut a produit Tension-bas	Vol.	0		0,8	V	3
Le TX-défaut a produit à hauteur de tension	VOH	2,0		VCC	V	3
Caractéristiques électriques de sortie active de câble
Tension différentielle de sortie de données	VOH- Vol.	400		800	système mv	1
Sortie différentielle Impédance	DÉROUTE	90	100	110	Ω
Sortie Visibilité-affirmée Tension-bas	Vol.	0		0,8	V	3
La visibilité directe-Deasserted a produit À hauteur de tension	VOH	2,0		VCC	V	3

Pin Defintion et fonctions

Pin	Symbole	Nom/description
1	VEET [1]	Au sol d'émetteur
2	Tx_FAULT [2]	Défaut d'émetteur
3	Tx_DIS [3]	Débronchement d'émetteur. Sortie de laser handicapée sur haut ou ouvert
4	SDA [2]	ligne de données à 2 fils d'interface série
5	Câble coaxial [2]	ligne à 2 fils d'horloge d'interface série
6	MOD_ABS [4]	Module absent. Fondé dans le module
7	RS0 [5]	Rate Select 0
8	RX_LOS [2]	Perte d'indication de signal. La logique 0 indique le fonctionnement normal
9	RS1 [5]	Rate Select 1
10	VIREZ [1]	Au sol de récepteur
11	VIREZ [1]	Au sol de récepteur
12	RD	Le récepteur a inversé des DONNÉES. Le C.A. a couplé
13	RD+	DONNÉES de récepteur. Le C.A. a couplé
14	VIREZ [1]	Au sol de récepteur
15	VCCR	Alimentation d'énergie de récepteur
16	VCCT	Alimentation d'énergie d'émetteur
17	VEET [1]	Au sol d'émetteur
18	TD+	DONNÉES d'émetteur dedans. Le C.A. a couplé
19	LE TD	L'émetteur a inversé des DONNÉES dedans. Le C.A. a couplé
20	VEET [1]	Au sol d'émetteur

Notes :

1. L'au sol de circuit de module est isolé dans l'au sol de châssis de module dans le module.

2. Devrait être tiré vers le haut avec 4.7k – les ohms 10k sur le centre serveur le conseil à une tension entre 3.15Vand 3.6V.

3. Tx_Disable est un contact d'entrée avec un kΩ 4,7 au kΩ 10 cabreur à VccT à l'intérieur du module.

4. Mod_ABS est relié à VeeT ou VeeR dans le module SFP28. Le centre serveur peut tirer ce contact jusqu'à Vcc_Host avec une résistance dans le kΩ to10 kΩ.Mod_ABS de la gamme 4,7 est « haut » affirmé quand le module SFP28 est physiquement absent d'une fente de centre serveur.

5. RS0 et RS1 sont des entrées de module et sont tirés bas à VeeT avec > 30 résistances de kΩ dans le module.

Capacités absolues

Paramètre	Symbole	Mn.	Maximum.	Unité	Note
Tension d'alimentation	Vcc	-0,5	3,6	V
Température de stockage	SOLIDES TOTAUX	-40	75	°C
Hygrométrie	Rhésus	5	85	%

Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.

Caractéristiques de fonctionnement générales

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Débit	DR	8,5	25,781		Gb/s
Tension d'alimentation	Vcc	3,13	3,3	3,47	V
Approvisionnement actuel	Icc₅			300	mA
Temp de opération de cas.	Comité technique	0		70	°C

Applications

* applications de 25G AOC SFP28

* 25G BASE-SR Etherne

Produit Tag:

Lieu d'origine:	Shenzhen CHINE
Nom de marque:	OLKOPTO
Certification:	RoHS FCC CE GS UL FDA etc
Numéro de modèle:	OLSP82XA-CDMXX

Quantité de commande min:	1pc
Détails d'emballage:	Paquet individuel ou 10pcs/pallet ou 20pcs/pallet
Délai de livraison:	3-5 jours ouvrables
Conditions de paiement:	T/T ou 30 jours nets
Capacité d'approvisionnement:	80-120k par mois

Type de connecteur:	SFP28 à SFP28	Genévrier compatible:	JNP-25G-AOC
Débit:	25Gbps	Longueur:	1~30m (facultatif)
Consommation de puissance faible:	<1.0W	La température:	0 à 70°C
Surligner:	câble d'évasion de 25G AOC , Câble d'évasion de SFP28 AOC , Le métal enferment le câble à fibres optiques actif d'AOC
