genévrier passif de câble cuivre de 3M 100G QSFP28 compatible

le câble cuivre passif 3M AOC de 100G QSFP28 câble le genévrier compatible

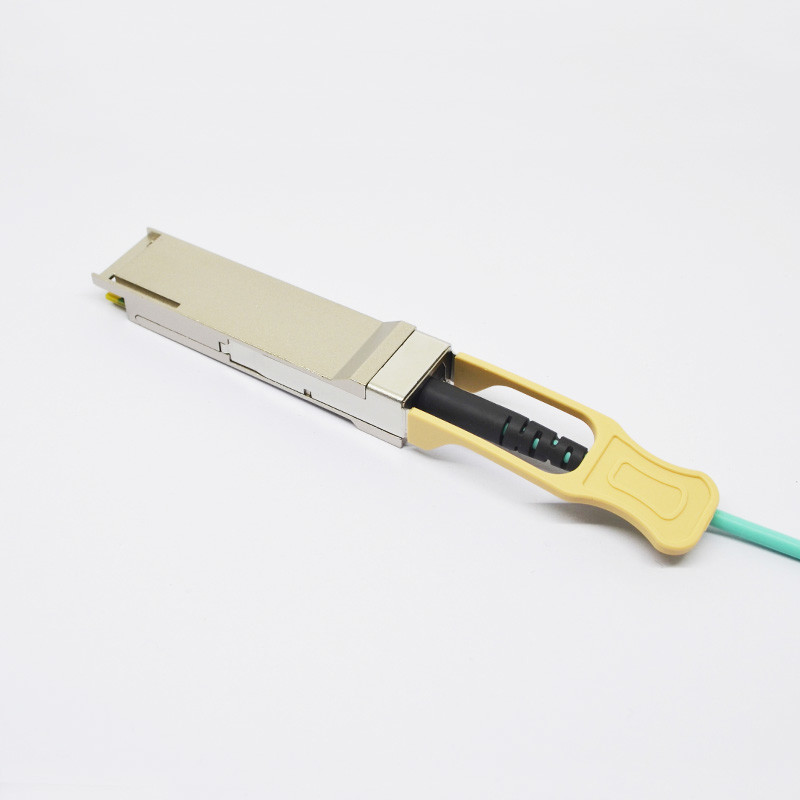

Juniper Networks 100G compatible QSFP28 JNP-QSFP28-AOC-3M Active Optical Cable

Description :

Des composants actifs du câble à fibres optiques QSFP28 (AOC) sont conçus pour des applications de l'Ethernet 100GB. Il est conçu de sorte que les dispositifs 100GbE soient conçus avec la densité gauche très élevée basée sur des caractéristiques électriques et mécaniques. L'application est des applications de 100G AOC QSFP28 et 100GBASE-SR4 à 25.781Gbps par ruelle.

Caractéristiques optiques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)

Caractéristiques électriques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)

Notes :

1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.

2. Mesuré aux JUJUBES moins que 1E-12, de nouveau au dos. Le modèle de mesure est PRBS 231^-1 avec le plus mauvais ER=4.5@ 10.3125Gb/s.

3. Le C.A. interne a couplé

4. Le TX-débronchement a un 4.7KΩ interne à 10 KΩ cabreurs à VccT

5. Mesure avec 4.7KΩ cabreur à Vcc sur le panneau de centre serveur

Pin Description

Notes :

1. La terre est le symbole pour le terrain communal de signal et d'approvisionnement (puissance) pour le module. Tous sont communs dans le module et toutes les tensions de module sont mises en référence à ce potentiel sauf indication contraire. Reliez ces derniers directement au plan de masse signal-commun de panneau de centre serveur.

2. Vcc Rx, Vcc1 et Vcc Tx seront appliqués concurremment. Vcc Rx Vcc1 et Vcc Tx peut être intérieurement relié dans le module dans n'importe quelle situation. Les goupilles de connecteur chacune sont évaluées pour un courant maximum de 1000 mA. Le filtrage recommandé d'alimentation d'énergie de panneau de centre serveur est montré ci-dessous.

3. Le ModSelL est une goupille d'entrée. Une fois jugé bas par le centre serveur, le module répond aux commandes à 2 fils de communication périodique. Le ModSelL permet l'utilisation des modules multiples sur un bus d'interface à 2 fils simple. Quand le ModSelL est « haut », le module ne répondra pas à ou ne reconnaîtra aucune communication à 2 fils d'interface du centre serveur. Le noeud d'entrée de signal de ModSelL sera décentré à l'état « élevé » dans le module. Afin d'éviter des conflits, le système hôte n'essayera pas des communications à 2 fils d'interface chez le ModSelL De-affirment le temps après que tous les modules soient ne pas sélectionner. De même, le centre serveur attendra au moins la période du ModSelL affirment le temps avant la communication avec le module nouvellement choisi. L'affirmation et les périodes de De-affirmation de différents modules peuvent recouvrir tant que les exigences en haut de synchronisation sont répondues.

4. La goupille de ResetL sera tirée à Vcc dans le module. Un de bas niveau sur la goupille de ResetL pour plus long que la longueur minimum d'impulsion (t_Reset_init) lance une remise complète de module, renvoyant tous les arrangements de module d'utilisateur à leur état de défaut. Le module remis à zéro pour affirmer le temps (t_init) démarre sur le bord d'augmentation après le de bas niveau sur la goupille de ResetL est libéré. Pendant l'exécution de l'remis à zéro (t_init) le centre serveur négligera tout le peu de statut jusqu'à ce que le module indique un achèvement de l'interruption remise à zéro. Le module indique que ceci par l'affirmation « basse » un signal international avec le peu de Data_Not_Ready a nié. Notez que sur la puissance (insertion chaude y compris) le module devrait signaler cet achèvement d'interruption remise à zéro sans exiger une remise.

5. La signalisation à vitesse réduite autre que le câble coaxial et le SDA est basée sur la basse tension TTL (LVTTL) fonctionnant à Vcc. Vcc se rapporte aux tensions d'alimentation génériques de VccTx, de VccRx, de Vcc_host ou de Vcc1.

Les centres serveurs utiliseront une résistance cabreuse reliée à Vcc_host sur chacune du câble coaxial à 2 fils d'interface (horloge), de SDA (données), et de toutes les sorties à vitesse réduite de statut. Le câble coaxial et le SDA est une interface chaude de prise qui peut soutenir une topologie d'autobus.

6. ModPrsL est tiré vers le haut à Vcc_Host sur le panneau de centre serveur et fondu dans le module. Le ModPrsL est « bas » affirmé une fois inséré et « haut » deasserted quand le module est physiquement absent du connecteur de centre serveur.

7. Internationale est une goupille de sortie. Si international est « bas », elle indique un défaut opérationnel de module possible ou un statut critique au système hôte. Le centre serveur identifie la source d'interruption utilisant l'interface série à 2 fils. La goupille internationale est un résultat de collecteur ouvert et sera tirée pour accueillir la tension d'alimentation sur le panneau de centre serveur. La goupille INTERNATIONALE est « haute » deasserted à la fin de la remise, quand le bit 0 de l'octet 2 (les données pas préparent) est lu avec une valeur de “0" et du champ de drapeau est lu (voir le SFF-8636).

8. La goupille de LPMode sera tirée vers le haut à Vcc dans le module. La goupille est un contrôle de matériel

utilisé pour mettre des modules dans un mode de puissance faible si haut. À l'aide de la goupille de LPMode et d'une combinaison du Power_override, le peu de contrôle de logiciel de Power_set et de High_Power_Class_Enable (adresse A0h, bits 0,1,2 d'octet 93), le centre serveur commande combien de puissance un module peut absorber.

9. Rx (n) (p/n) sont des sorties de données de récepteur de module. Rx (n) (p/n) C.A.-sont couplés 100 lignes différentielles d'ohm qui devraient être terminées avec 100 ohms différentiel au centre serveur ASIC (SerDes). L'accouplement à C.A. est à l'intérieur du module et est exigé sur le panneau de centre serveur. Pour l'opération à 28 Gb/s les normes appropriées (par exemple, OIF CEI v3.1) définir les conditions de signal sur les lignes différentielles ultra-rapides. Pour l'opération aux taux inférieurs, référez-vous aux normes appropriées.

Note : En raison de la possibilité d'insertion du legs QSFP et des modules de QSFP+ dans un centre serveur

conçu pour une opération plus élevée de vitesse, on lui recommande que le seuil de dommages de l'entrée de centre serveur soit au moins différentiel de crête à crête de 1600 système mv. Le giclement de sortie pour la perte de signal d'entrée optique, ci-après giclement de Rx, est exigé et fonctionnera comme suit. En cas du signal optique sur n'importe quel canal devenir égal à ou moins que le niveau exigé d'affirmer la visibilité directe, puis la sortie de données de récepteur pour ce canal sera piétiné ou handicapé. Dans l'impédance piétinée ou handicapée de sortie d'état des niveaux sont maintenus tandis que l'oscillation différentielle de tension sera moins de mVpp 50. En fonctionnement le fonctionnement normal le cas de défaut a le giclement de Rx actif. Le giclement de Rx peut être mis hors tension utilisant le débronchement de giclement de Rx par l'interface série à 2 fils. Le débronchement de giclement de Rx est une fonction facultative. Pour les détails spécifiques référez-vous à SFF-8636.

10. Tx (n) (p/n) sont des entrées de données d'émetteur de module. Elles C.A.-sont couplées 100 lignes différentielles d'ohm avec 100 arrêts différentiels d'ohm à l'intérieur du module. L'accouplement à C.A. est à l'intérieur du module et est exigé sur le panneau de centre serveur. Pour l'opération à 28 Gb/s les normes appropriées (par exemple, OIF CEI v3.1) définir les conditions de signal sur les lignes différentielles ultra-rapides. Pour l'opération aux taux inférieurs, référez-vous aux normes appropriées. En raison de la possibilité d'insertion des modules dans un centre serveur conçu pour une opération plus à vitesse réduite, le seuil de dommages de l'entrée de module sera au moins différentiel de crête à crête de 1600 système mv. Le giclement de sortie, ci-après giclement de Tx, pour la perte de signal d'entrée, ci-après visibilité directe de Tx, est une fonction facultative. Où a mis en application il fonctionnera comme suit. En cas du différentiel, le signal électrique de crête à crête sur n'importe quel canal devient moins de mVpp 50, puis la sortie optique d'émetteur pour ce canal sera piétinée ou handicapée et l'ensemble associé de drapeau de TxLOS. Là où piétiné, l'émetteur OMA sera inférieur ou égal à le dBm -26 et quand a désactivé la puissance d'émetteur sera inférieur ou égal à le dBm -30. Pour des applications, par exemple Ethernet, où l'émetteur outre de la condition est défini en termes de puissance moyenne, la neutralisation de l'émetteur est recommandée et pour des applications, par exemple InfiniBand, où l'émetteur outre de la condition est défini en termes d'OMA, piétinant l'émetteur est recommandé. Dans l'opération de module, où le giclement de Tx est mis en application, le cas de défaut a le giclement de Tx actif. Le giclement de Tx peut être mis hors tension utilisant le débronchement de giclement de Tx par l'interface série à 2 fils. Le débronchement de giclement de Tx est une fonction facultative. Pour les détails spécifiques référez-vous à SFF- 8636.

Caractéristiques mécaniques de câble

L'information de commande
