| Lieu d'origine: | Shenzhen Chine |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHS FCC CE GS UL FDA etc |
| Numéro de modèle: | DS3 D'OLXP851XL-C (I) |
| Quantité de commande min: | 1PC |
| Détails d'emballage: | Paquet individuel ou 10pcs/pallet ou 20pcs/pallet |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 80-120k par mois |
| Débit: | débits binaires 11.3Gb/s | Cisco compatible: | XFP-10G-MM-SR |
|---|---|---|---|
| Facteur de forme: | XFP | Connecteur: | Duplex de LC |
| Longueur d'onde: | 850nm | Distance: | 300m |
| Appui des DOM: | oui | Type de fibre: | MMF |
| La température: | °C 0~70 | Garantie: | 3 ans |
| Mettre en évidence: | module de 300m 10G XFP,Module du SR 10G XFP,Émetteur-récepteur optique de XFP |
||

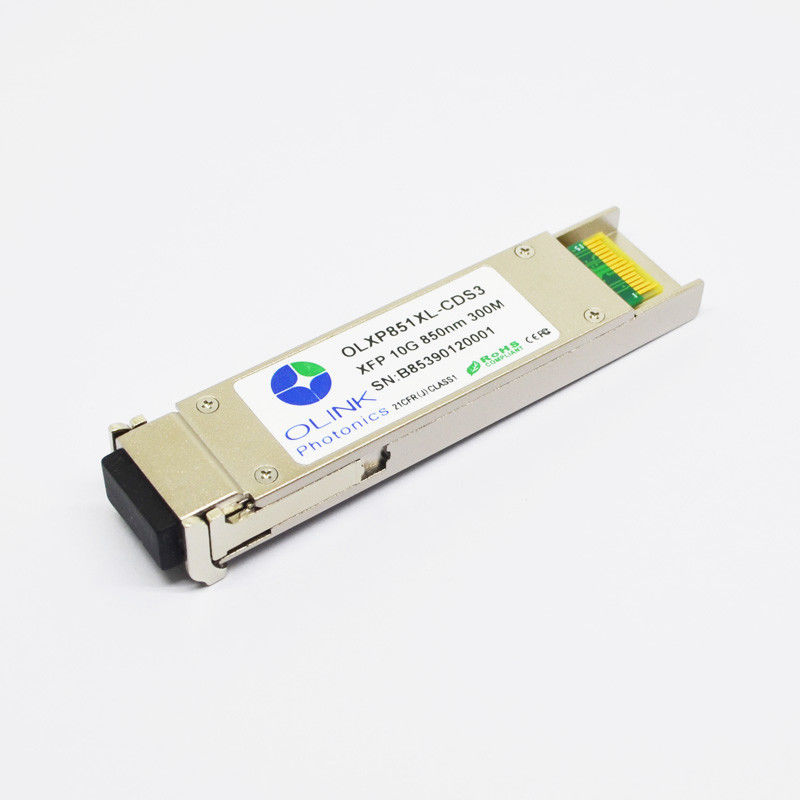

Module du SR 850nm 300m 10G XFP
Module compatible d'émetteur-récepteur des DOM LC MMF du SR 850nm 300m de Cisco XFP-10G-MM-SR 10G XFP
Descriptions de produit
Ce émetteurs-récepteurs compatibles du facteur de forme 10Gb/s (XFP) de Cisco les petits sont conformes avec les spécifications multisources actuelles d'accord de XFP (MSA), maintenant disponibles avec la température ambiante de Commerical de l'opération (0 °C à 70°C) et température ambiante industrielle d'opération (- 40°C à +85°C).
Caractéristiques électriques (SUPÉRIEURES (C) = 0 à 70 ℃, DESSUS (I) = -40 85à℃ VCC = 3,13 à 3,47 V)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Émetteur | ||||||
| Oscillation différentielle d'entrée de données | VIN, PP | 120 | 1000 | mVpp | ||
| Transmettez la tension de débronchement | VD | 2,0 | Vcc | V | 1 | |
| Transmettez pour permettre la tension | TSV | Vé | Vee+0.8 | |||
| Impédance différentielle d'entrée | Rin | 100 | Ω | 2 | ||
| Transmettez le débronchement pour affirmer le temps | Tda | 10 | nous | |||
| Récepteur | ||||||
| Oscillation différentielle de sortie de données | Vout, pp | 340 | 850 | mVpp | 3 | |
| Temps de montée de sortie et temps de chute | TR, Tf | 40 | Picoseconde | 4 | ||
| Défaut de visibilité directe | VLOS_F | VCC-0.5 | Vcc | V | 5 | |
| Normale de visibilité directe | VLOS_N | Vé | Vee+0.5 | V | 5 | |
Notes :
1. Ou circuit ouvert.
2. Après l'accouplement interne à C.A.
3. Dans 100 ohms d'arrêt différentiel.
4. 20 – 80 %.
5. La perte de signal est collecteur ouvert à tirer vers le haut avec une résistance de 4.7k~ 10k à 3,15 – 3.6V.
La logique 0, indique le fonctionnement normal ; la logique 1 n'indique aucun signal détecté.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Émetteur | ||||||
| Longueur d'onde fonctionnante | λ | 840 | 850 | 860 | nanomètre | |
| Avenue. de puissance de sortie | PAVEZ | -6 | -1 | dBm | 1 | |
| Amplitude optique de modulation | POMA | -2,8 | -1,5 | DB | OMA | |
| Rapport d'extinction | ER | 3,5 | DB | |||
| Largeur spectrale de RMS | Δλ | 0,45 | nanomètre | |||
| Temps de hausse/automne (20%~80%) | Tr/Tf | 50 | picoseconde | |||
| Pénalité de dispersion | TDP | 3,9 | DB | |||
| Bruit relatif d'intensité | RIN | -128 | dB/Hz | |||
| Frousse de Tx | TJ | Conforme avec IEEE 802.3ae | ||||
| Récepteur | ||||||
| Longueur d'onde fonctionnante | λ | 840 | 850 | 860 | nanomètre | |
| Sensibilité de récepteur | PSEN1 | -11,1 | dBm | 2 | ||
| Sensibilité soumise à une contrainte de récepteur | PSEN2 | -7,5 | dBm | 2 | ||
| Surcharge | Pmax | 0,5 | dBm | |||
| Réflectivité de récepteur | Rrx | -12 | DB | |||
| La visibilité directe affirment | PA | -30 | dBm | |||
| La visibilité directe De-affirment | Palladium | -14 | dBm | |||
| Hystérésis de visibilité directe | Palladium-PA | 0,5 | DB | |||
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré avec le plus mauvais ER= 4@10.3125G ; BER-12<10> ; 231 – 1 PRBS.
Détails de produit
●Soutient 9,95 à 11.3Gb/s des débits binaires
●Connecteur duplex de LC
●Compatible avec Cisco
●empreinte de pas Chaud-que l'on peut brancher de XFP
●850nm a chauffé le laser de VCSEL
●Applicable pour la connexion de 300m MMF
●Consommation de puissance faible, < 1="">
●Interface de moniteur diagnostique de Digital
●Aucune horloge de référence n'a exigé
●Température de carter fonctionnante : Commerical : °C 0 à 70, industriel : - 40 à 85°C
Nous fournissons non seulement la plupart de marques importantes compatibles, comme Cisco, le genévrier, l'Alcatel, l'extrémité, le brocard etc., mais soutenir également la personnalisation.
