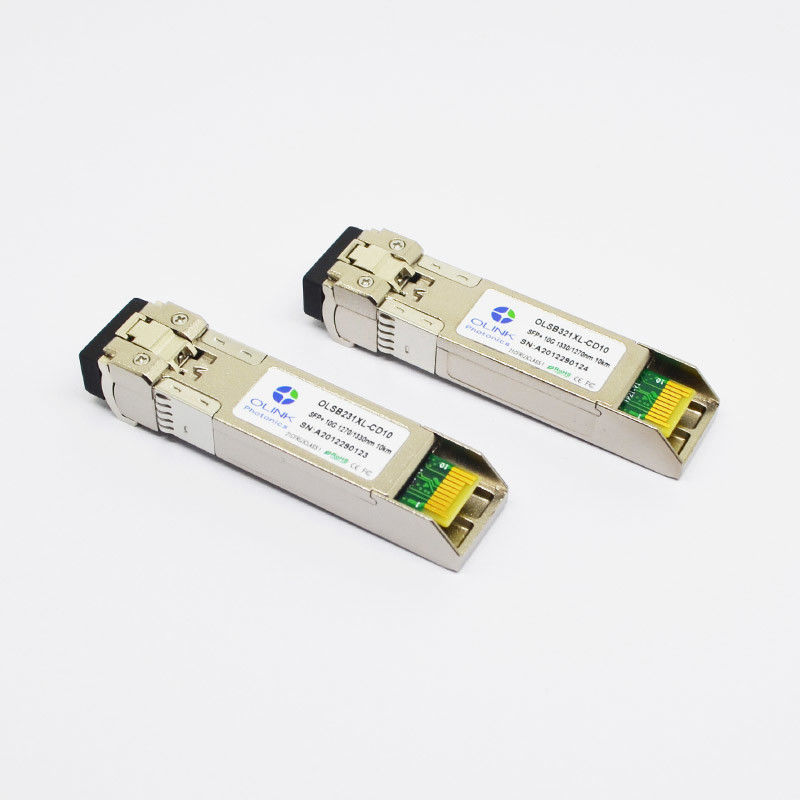

Mode unitaire des DOM LC d'émetteur-récepteur de fibre de BiDi 1270nm TX 1330nm RX 10km 10G SFP+
Les DOM compatibles LC SMF de Netgear SFP+10G-BXU BiDi 1270nm-TX/1330nm-RX 10km
Caractéristiques du produit
●Soutient 9,95 à 11.3Gb/s des débits binaires
●Connecteur recto de LC
●Empreinte de pas que l'on peut brancher chaude de SFP+
●Émetteur non refroidi de 1270nm DFB, détecteur photoélectrique de PIN 1330nm
●Émetteur non refroidi de 1330nm DFB, détecteur photoélectrique de PIN 1270nm
●Applicable pour la connexion de 10km SMF
●Consommation de puissance faible, < 1="">
●Interface de moniteur diagnostique de Digital
●Interface optique conforme à IEEE 802.3ae 10GBASE-LR
●Interface électrique conforme à SFF-8431
●Température de carter fonctionnante :
Commerical : °C 0 à 70 industriel : - °C 40 à 85
Applications
●10GBASE-LR à 10.3125Gbps
●10GBASE-LW à 9.953Gbps
●L'autre lien optique
Descriptions de produit
L'émetteur-récepteur de mode unitaire de la série D10 de l'OLSBxx1XL-C d'Olinkcom (je) est petit facteur de forme le module que que l'on peut brancher pour des communications de données optiques telles que 10GBASE-LR/LW a défini par IEEE 802.3ae. Il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise. Le module OLSBxx1XL-CD10 est conçu pour la fibre de mode unitaire et fonctionne à une longueur d'onde nominale de 1270nm ou de 1330nm ; La section d'émetteur emploie un puits multiple DFB de quantum, qui est laser de la classe 1 conforme selon le récepteur international de la norme de sécurité IEC-60825.The que la section utilise un préamplificateur intégré de détecteur d'InGaAs (IDP) a monté dans un en-tête optique et un courrier-amplificateur limiteur IC. Les conceptions d'émetteur-récepteur sont optimisées pour la haute exécutent - ance et rentable pour fournir des clients les meilleures solutions pour la télécommunication.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1250 |
1270 |
1290 |
nanomètre |
|
| 1310 |
1330 |
1350 |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-6 |
|
0 |
dBm |
1 |
| Rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Rapport d'extinction |
ER |
4 |
4,5 |
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
|
| Pénalité de dispersion |
TDP |
|
|
3,2 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
λ |
|
1330 |
|
nanomètre |
|
| |
1270 |
|
|
| Sensibilité de récepteur (ER=4.5) |
PSEN1 |
|
|
-12,6 |
dBm |
2 |
| Sensibilité de récepteur (ER=6) |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| La moyenne reçoivent la puissance |
PAVEZ |
|
|
0,5 |
dBm |
|
| Réflectivité de récepteur |
Rrx |
|
|
-12 |
DB |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-17 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré avec le plus mauvais ER ; BER-12<10> ; 231 – 1 PRBS.
Plus de détails :
a. Cet article sans compter que l'appui FS de 100%, aussi compatible avec le genévrier, Cisco, D-lien, Ciena, ect de MikroTik.
b. Garantie : 3years
c. nous avons une équipe très professionnelle de technique, pouvons être toujours en ligne pour te donner de meilleures solutions basées sur vos problèmes.
