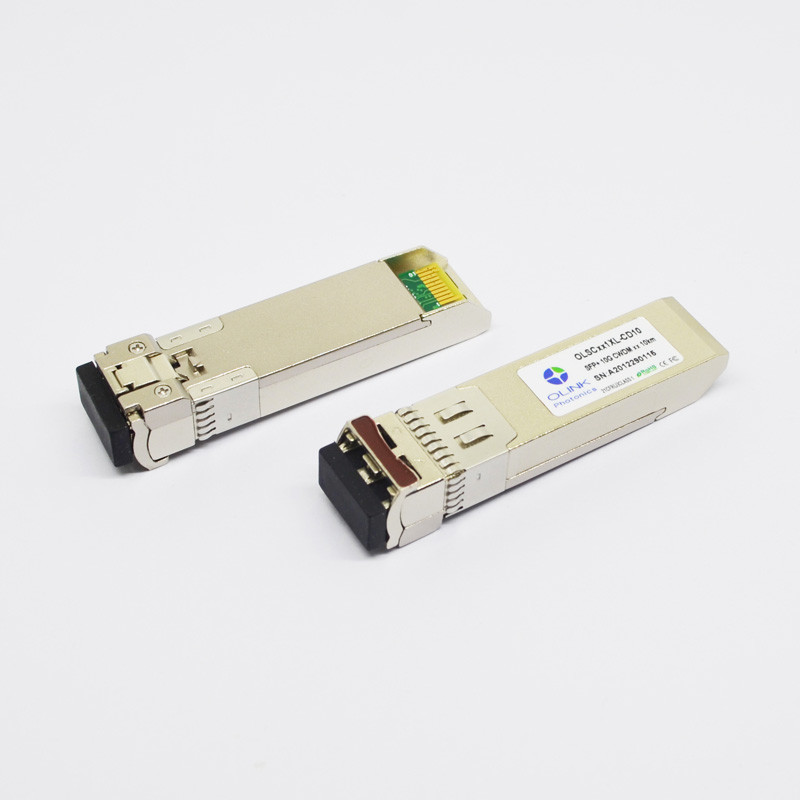

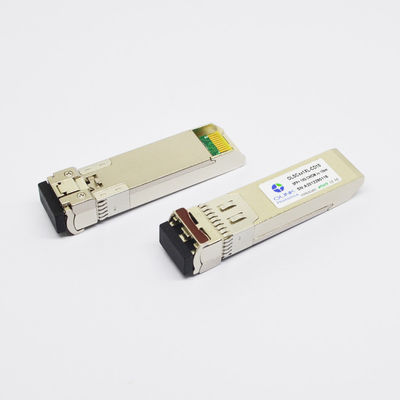

Les DOM de module d'émetteur-récepteur de soutien 10G CWDM SFP+ 1350~1370nm 10km LC SMF de HW 100%
Caractéristiques du produit
●Soutient 9,95 à 11.3Gb/s des débits binaires
●Connecteur duplex de LC
●Empreinte de pas que l'on peut brancher chaude de SFP+
●Émetteur non refroidi de 1270nm~1370nm DFB, détecteur photoélectrique de PIN
●Applicable pour la connexion de 10km SMF
●Consommation de puissance faible, < 1="">
●Interface de moniteur diagnostique de Digital
●Interface optique conforme à IEEE 802.3ae 10GBASE-LR
●Interface électrique conforme à SFF-8431
●Température de carter fonctionnante : Industriel : - °C 40 à 85
Applications
●10GBASE-LR/LW à 10.3125Gbps
●Ethernet 10G
●D'autres liens optiques
Descriptions de produit
L'émetteur-récepteur d'Olinkcom OLSCxx1XL-ID10 CWDM DFB 10Gbps SFP+ est conçu pour transmettre et recevoir des données optiques au-dessus de la fibre optique de mode unitaire pour la longueur de lien 10km. Cet émetteur-récepteur se compose de deux sections : La section d'émetteur incorpore un laser de CWDM DFB. Et la section de récepteur se compose d'une photodiode de PIN intégrée avec un TIA. Tous les modules répondent à des exigences de sécurité des lasers de la classe I. Les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire d'un interface série à 2 fils, comme spécifique dans SFF-8472, qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, le courant de polarisation de laser, puissance optique transmise, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur.
Caractéristiques optiques (SUPÉRIEURES (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
λ-7.5nm |
λ |
λ+7.5nm |
nanomètre |
1 |
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-3 |
|
+6 |
dBm |
2 |
| Rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Rapport d'extinction |
ER |
3 |
|
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
|
| Pénalité de dispersion |
TDP |
|
|
2,5 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
λ |
1260 |
|
1620 |
nanomètre |
|
| Sensibilité de récepteur |
PSEN |
|
|
-13 |
dBm |
3 |
| Surcharge |
PAVEZ |
|
|
+0,5 |
dBm |
|
| Réflectivité de récepteur |
Rrx |
|
|
-12 |
DB |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-16 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
5 |
DB |
|
Notes :
λ =1270nm~1370nm, 6 longueurs d'onde totales, de la longueur d'onde 1.The espacement 20nm
2. Mesuré à 10.3125b/s avec la carte-test de NRZ de PRBS 231 – 1.
3.Under l'ER le plus mauvais =5, mesuré à 10,3125 Gb/s avec la carte-test de NRZ de PRBS 231 - 1 pour les JUJUBES < 1x10="">-12
D'autres détails :
garantie d'a.Quality : 3years
b.Compatibility : Le genévrier, le Cisco, le fa, le Ciena, D-lien, le MikroTik, l'ect, et l'appui ont adapté aux besoins du client.
Les caractéristiques performantes offre la transmission rentable et fiable
La consommation de puissance faible et la basse latence permettre à vos dispositifs de réseau de fonctionner efficacement, et les DOM fonctionnent soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
