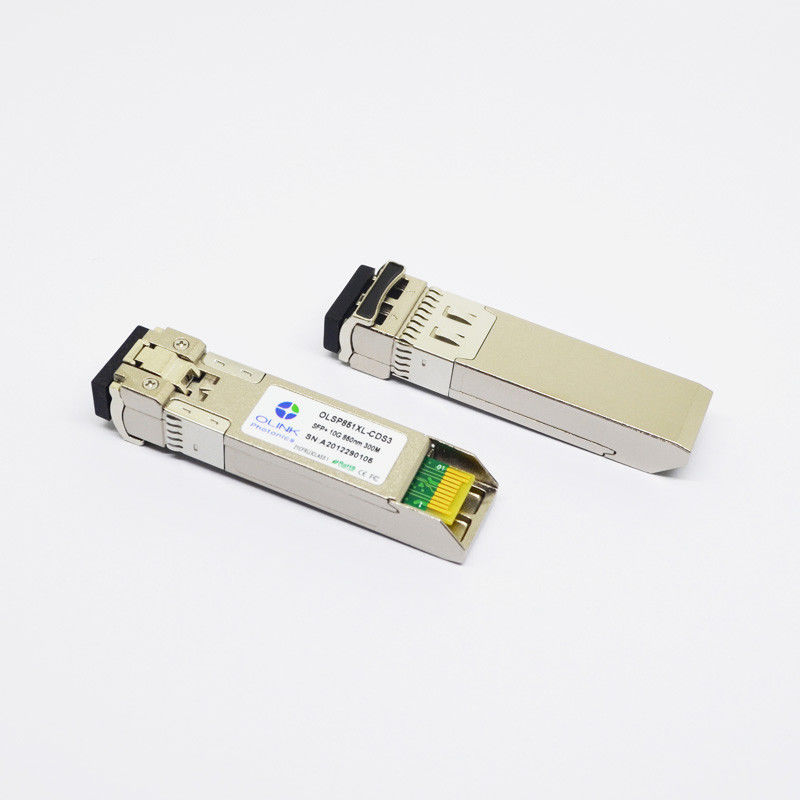

SR compatible 850nm 300m de module de fibre multimode d'Alcatel SFP+ 10G
Émetteur-récepteur compatible d'Alcatel SFP+ 10GBase-SR 850nm 300m millimètre
Le SFP+ 10GBase-SR est 10G un émetteur-récepteur taux multi à plusieurs modes de fonctionnement du SR SFP+ utilisant la longueur d'onde 850nm et atteindre la distance jusqu'à de 300m sur la fibre 50/125um. Ils peuvent être employés pour des réseaux de l'Ethernet 10G, du SONET ou du CSAD.
Caractéristiques du produit
La norme de SR est employée pour les connexions à courte portée de fibre, en grande partie inbuilding, la fibre là où à plusieurs modes de fonctionnement OM3 est disponible. Les émetteurs-récepteurs suivent les standards de l'industrie de l'accord multisource de SFP (MSA) et du SFF-8472, les rendant directement interchangeables avec n'importe quel dispositif de mise en réseau après des standards de l'industrie.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
840 |
850 |
860 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-6 |
|
-1 |
dBm |
1 |
| Rapport d'extinction |
ER |
4 |
4,5 |
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
2 |
| Pénalité de dispersion |
TDP |
|
|
3,9 |
DB |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
|
840 |
850 |
860 |
nanomètre |
|
| Sensibilité de récepteur (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Surcharge |
PAVEZ |
|
|
0,5 |
dBm |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-12 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré à 10.3125b/s avec la carte-test de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under l'ER le plus mauvais case=4.5@ 10,3125 Gb/s avec la carte-test de NRZ de PRBS 231 - 1 pour les JUJUBES < 1x10="">-12
Caractéristiques diagnostiques de Digital
| Paramètre |
Symbole |
Unités |
Mn. |
Maximum. |
Exactitude |
Note |
| La température d'émetteur-récepteur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Tension d'alimentation d'émetteur-récepteur |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Courant de polarisation d'émetteur |
DBias |
mA |
0 |
80 |
±10% |
2 |
| Émetteur de puissance de sortie |
Puissance DTx |
dBm |
-8 |
+1 |
±2dB |
|
| Puissance d'entrée moyenne de récepteur |
Puissance DRx |
dBm |
-13 |
0 |
±2dB |
|
Notes :
1. Intérieurement mesuré
2. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser
Descriptions de produit
Le DS3 de l'OLSP851XL-C d'Olinkcom (je) est un module que l'on peut brancher augmenté d'émetteur-récepteur de petit facteur de forme (SFP+) avec le taux maximum de transfert des données de 10 GBP jusqu'à 300m au-dessus du câble de fibre multimode. Il est employé dans des dispositifs compatibles de réseau avec la fente de SFP. Le SFPs sont accord multisource (MSA) conforme et établi selon des caractéristiques d'OEM.
Applications
●10G Base-SR/SW à 10.3125G
●la Manche de la fibre 10G
●SONET, réseaux de CSAD
FAQ
1. Que diriez-vous de la garantie ?
Tous nos produits sont de 3 ans de garantie (le service de retour et de changement à moins de 1 an, réparation d'ici 2 ans)
2. Quels sont vos termes de la livraison ?
EXW, le GOUSSET, DAP… est disponible, vous peut entrer en contact avec nous pour plus de détails
