mode 10gbe Dell multi optique de Sr de 850nm 300m SFP+ 407 BBOU compatibles

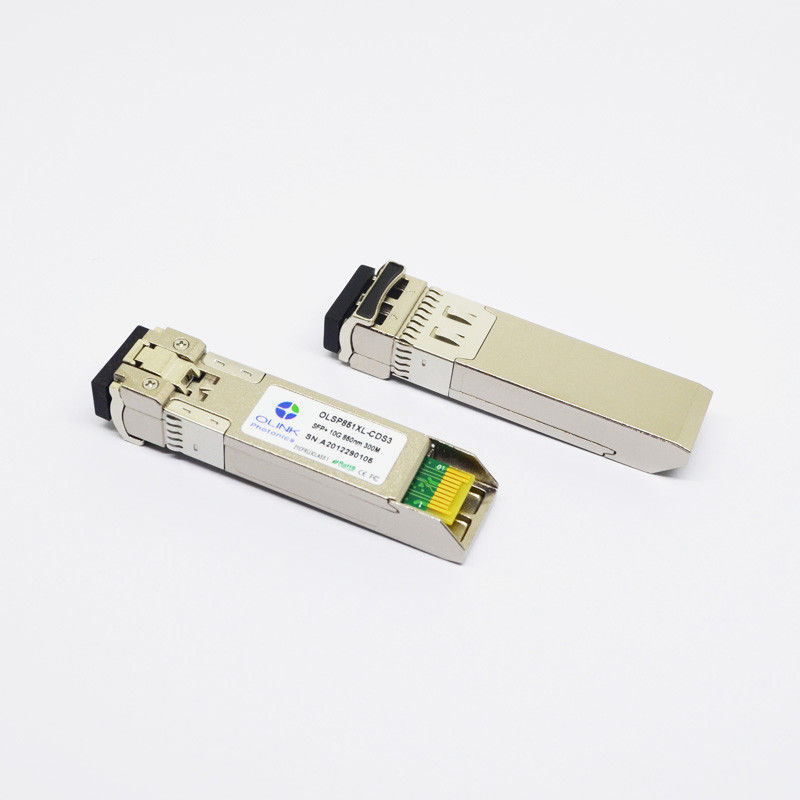

Module compatible d'émetteur-récepteur de SR de Dell 407-BBOU 10GB SFP+ (MMF, 850nm, 300m, LC, DDM)
Ce module de SR de 10GbE SFP+ convient pour l'usage avec des systèmes de mise en réseau de Dell et est équivalent au numéro de la pièce véritable 407-BBOU. Il soutient taux des données de 10.3125Gbps (10GBASE-SR) ou de 9.953Gbps (10GBASE-SW), fournissant la connectivité de fibre jusqu'à 300 m au-dessus du câble OM3. Le module est programmé et examiné pour assurer travailler avec Dell des commutateurs de 10 gigabits, des serveurs, et d'autres plates-formes.
Caractéristiques du produit
●Les appuis jusqu'à 11.3Gb/s des débits binaires
●Connecteur duplex de LC
●Empreinte de pas que l'on peut brancher chaude de SFP+
●émetteur de 850nm VCSEL, détecteur photoélectrique de PIN
●Jusqu'à 300m sur 50/125um MMF (2000MHZ.KM)
●Consommation de puissance faible, < 1W="">
●Interface de moniteur diagnostique de Digital
●Interface optique conforme à IEEE 802.3ae
●Interface électrique conforme à SFF-8431
●Température de carter fonctionnante :
Commerical : 0~70°C
Industriel : - °C 40 à 85
Caractéristiques optiques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
840 |
850 |
860 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-6 |
|
-1 |
dBm |
1 |
| Rapport d'extinction |
ER |
4 |
4,5 |
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
2 |
| Pénalité de dispersion |
TDP |
|
|
3,9 |
DB |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
|
840 |
850 |
860 |
nanomètre |
|
| Sensibilité de récepteur (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Surcharge |
PAVEZ |
|
|
0,5 |
dBm |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-12 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré à 10.3125b/s avec la carte-test de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under l'ER le plus mauvais case=4.5@ 10,3125 Gb/s avec la carte-test de NRZ de PRBS 231 - 1 pour les JUJUBES < 1x10="">-12
Caractéristiques diagnostiques de Digital
Les émetteurs-récepteurs DS3 d'OLSP851XL-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.
| Paramètre |
Symbole |
Unités |
Mn. |
Maximum. |
Exactitude |
Note |
| La température d'émetteur-récepteur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Tension d'alimentation d'émetteur-récepteur |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Courant de polarisation d'émetteur |
DBias |
mA |
0 |
80 |
±10% |
2 |
| Émetteur de puissance de sortie |
Puissance DTx |
dBm |
-8 |
+1 |
±2dB |
|
| Puissance d'entrée moyenne de récepteur |
Puissance DRx |
dBm |
-13 |
0 |
±2dB |
|
Notes :
1. Intérieurement mesuré
2. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser
Compatibilité
L'émetteur-récepteur compatible de Dell 10GBASE-SR SFP+ d'Olinkcom peut être travaillé avec l'équipement ci-dessous de Dell.
Dell Networking N1524, N1524P, N1548, N1548P, N2024, N2024P, N2048, N2048P, N3024, N3024F, N3024P, N3048, N3048P, N4032, N4032F, N4064, N4064F,
S3124, S3124F, S3124P, S3148, S3148P, X4012
Dell PowerEdge T130, T330, T430, T630
Mise en réseau N2128PX-ON, N3024EF-ON, N3024EP-ON, N3024ET-ON, N3048EP-ON, N3048ET-ON, N3132PX-ON, X1052, X1052P de Dell EMC
Dell EMC PowerEdge R440, R540, R640, R740, T440, T640
