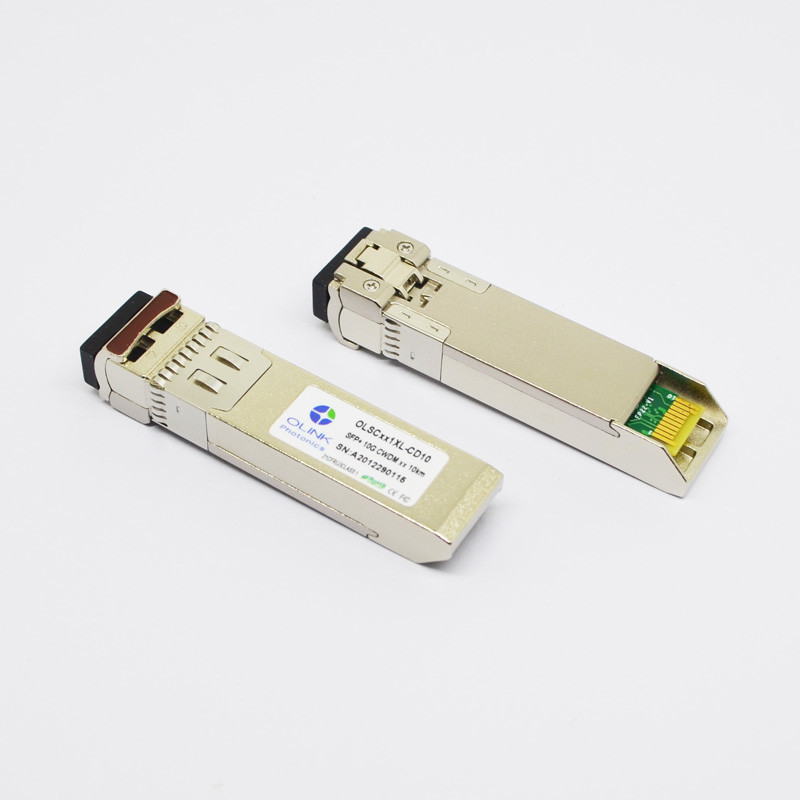

Émetteur-récepteur compatible de Cisco CWDM-SFP10G 10G CWDM SFP+ 1270~1610nm 10km

Caractéristiques du produit

●Soutient 9,95 à 11.5Gb/s des débits binaires

●Connecteur duplex de LC

●Empreinte de pas que l'on peut brancher chaude de SFP+

●Émetteur non refroidi de 1270nm~1610nm DFB, détecteur photoélectrique de PIN

●Applicable pour la connexion de 10km SMF

●Consommation de puissance faible, < 1W="">

●Interface de moniteur diagnostique de Digital

●Interface optique conforme à IEEE 802.3ae 10GBASE-LR

●Interface électrique conforme à SFF-8431

●Température de carter fonctionnante :

Commerical : °C 0 à 70 industriel : - °C 40 à 85

Applications

●10GBASE-LR/LW à 10.3125Gbps

●Ethernet 10G

●D'autres liens optiques

Descriptions de produit

L'émetteur-récepteur de l'OLSCxx1XL-C d'Olinkcom (je) D10 CWDM DFB 10Gbps SFP+ est conçu pour transmettre et recevoir des données optiques au-dessus de la fibre optique de mode unitaire pour la longueur de lien 10km. Cet émetteur-récepteur se compose de deux sections : La section d'émetteur incorpore un laser de CWDM DFB. Et la section de récepteur se compose d'une photodiode de PIN intégrée avec un TIA. Tous les modules répondent à des exigences de sécurité des lasers de la classe I. Les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire d'un interface série à 2 fils, comme spécifique dans SFF-8472, qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, le courant de polarisation de laser, puissance optique transmise, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur.

Capacités absolues

Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.

Caractéristiques de fonctionnement générales

Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

1. Relié directement aux goupilles d'entrée de données de TX. Accouplement à C.A. des goupilles dans le conducteur IC de laser.

2. Dans l'arrêt 100Ω différentiel.

3. 20 – 80%. Mesuré avec le panneau de sondage de conformité de module et la carte-test d'OMA. L'utilisation de l'ordre quatre 1's et quatre 0's dans le PRBS 9 est une alternative acceptable.

4. La visibilité directe est un résultat de collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ – 10kΩ sur le centre serveur le conseil. Le fonctionnement normal est la logique 0 ; la perte de signal est la logique 1.

Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

λ =1270nm~1610nm, 18 longueurs d'onde totales, de la longueur d'onde 1.The espacement 20nm

2. Mesuré à 10.3125b/s avec la carte-test de NRZ ^de PRBS 231 ^{– 1}.

3.Under l'ER le plus mauvais =5, mesuré à 10,3125 Gb/s avec la carte-test de NRZ ^de PRBS 231 ^{- 1} pour les JUJUBES < 1x10="">-12

Caractéristiques diagnostiques de Digital

Les émetteurs-récepteurs OLSCxx1XL-CD10 peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.

Notes :

1.When actionnant le ºC temp.=0~70, la gamme sera min=-5, Max=+75

2. Intérieurement mesuré

3. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser

Compatibilité
