émetteur-récepteur optique 1330 nanomètre 10G MSA d'Ethernet de fibre de 60km SFP+ conforme
10Gb/s SFP+ BIDI TX : 1270nm/RX : module optique MSA d'émetteur-récepteur de 1330nm 60km conforme

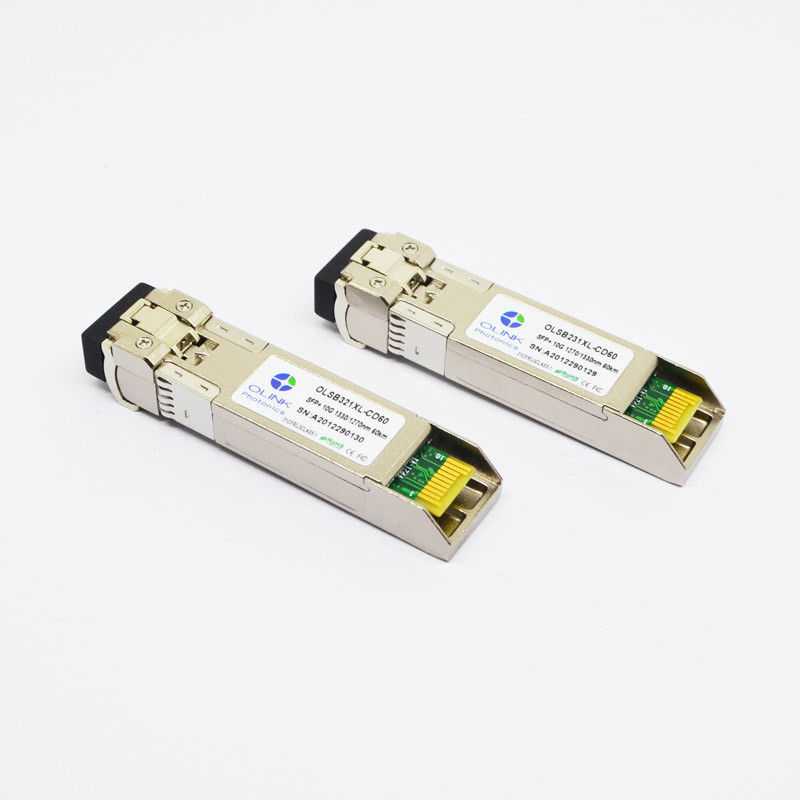

L'OLSB231XL-CD60 d'Olinkcom est le module bidirectionnel que l'on peut brancher chaud d'émetteur-récepteur du De petite taille-Forme-facteur SFP+, qui est conçu pour la longue application optique duplex de communications de données de la portée 10Gb/s. Le module de SFP+ BIDI comporte un émetteur fortement fiable de 1270nm DFB et le détecteur photoélectrique de 1330nm APD dans le connecteur optique simple de LC, qui fournit la distance de lien de 60km au-dessus de la fibre à un fil de mode unitaire.
Spécifications
• empreinte de pas Chaud-que l'on peut brancher de SFP+
• Interface électrique conforme à SFF-8431
• Conforme avec SFF-8472
• interface 10Gb/s optique périodique conforme à 802.3ae 10GBASE-ER
• émetteur de 1270nm DFB, récepteur de détecteur photoélectrique de 1330nm APD
• Distance jusqu'à 60km sur la fibre de mode unitaire
Capacités absolues
|
Paramètre
|
Symbole
|
Mn.
|
Maximum.
|
Unité
|
Note
|
|
Tension d'alimentation
|
Vcc
|
-0,5
|
4,0
|
V
|
|
|
Température de stockage
|
SOLIDES TOTAUX
|
-40
|
85
|
°C
|
|
|
Hygrométrie
|
Rhésus
|
0
|
85
|
%
|
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
|
Paramètre
|
Symbole
|
Mn.
|
Type
|
Maximum.
|
Unité
|
Note
|
|
Émetteur
|
|
Longueur d'onde fonctionnante
|
λ
|
1250
|
1270
|
1290
|
nanomètre
|
|
|
1310
|
1330
|
1350
|
|
|
Avenue. de puissance de sortie (permis)
|
PAVEZ
|
1
|
|
6
|
dBm
|
1
|
|
Rapport de suppression de Côté-mode
|
SMSR
|
30
|
|
|
DB
|
|
|
Rapport d'extinction
|
ER
|
5
|
6
|
|
DB
|
|
|
Largeur spectrale de RMS
|
Δλ
|
|
|
1
|
nanomètre
|
|
|
Temps de hausse/automne (20%~80%)
|
Tr/Tf
|
|
|
50
|
picoseconde
|
|
|
Pénalité de dispersion
|
TDP
|
|
|
3,2
|
DB
|
|
|
Bruit relatif d'intensité
|
RIN
|
|
|
-128
|
dB/Hz
|
|
|
Oeil optique de sortie
|
Conforme avec IEEE 0802.3ae
|
|
Récepteur
|
|
Longueur d'onde fonctionnante
|
λ
|
|
1330
|
|
nanomètre
|
|
|
|
1270
|
|
|
|
Sensibilité de récepteur
|
PSEN1
|
|
|
-21
|
dBm
|
2
|
|
Surcharge
|
PAVEZ
|
|
|
-7
|
dBm
|
|
|
La visibilité directe affirment
|
PA
|
-40
|
|
|
dBm
|
|
|
La visibilité directe De-affirment
|
Palladium
|
|
|
-25
|
dBm
|
|
|
Hystérésis de visibilité directe
|
Palladium-PA
|
0,5
|
|
|
DB
|
|
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré avec le plus mauvais ER =6; BER-12<10> ; 231 – 1 PRBS.
Caractéristique du produit
1. Un émetteur-récepteur optique des Bi-Di SFP+ de fibre, WDM SFP+ de Bidi
2. Jusqu'à 10,3 liaisons de transmission de données bidirectionnelles de GBP
3. Entièrement conforme avec SFP+ MSA
4. Conforme à IEEE 802.3ae 10GBASE-BX
5. Fonction diagnostique de SFF-8472 Digital
6. Connecteur recto de LC
7. 1330TX/1270RX et 1270TX/1330RX
8. Distance jusqu'à 10, 20, 40 kilomètres
9. Seulement alimentation d'énergie requise de +3,3 V
10. RoHS conforme
11. -5 à l'opération 70C
Application :
10GBASE-BX à 10,3125 Gb/s
10GBASE-BX à 9,953 Gb/s
Ethernet 1000 de base-LX
8XFC à 8.5Gbps
4XFC à 4.25Gpbs
2XFC à 2.125Gpbs
1xFC à 1.0625Gbps
