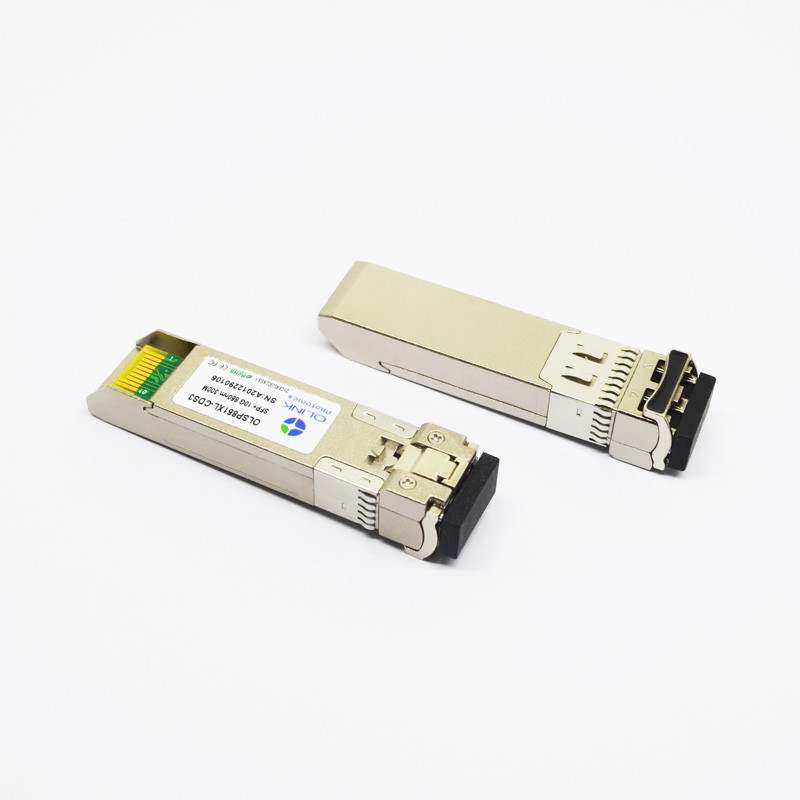

Fibre multi compatible de mode de l'émetteur-récepteur 850nm 300m de fibre de Cisco 10G SFP+
Cisco SFP-10G-SR-C compatible, module d'émetteur-récepteur des DOM LC MMF de 10GBASE-SR SFP+ 850nm 300m
Descriptions de produit
Le DS3 de l'OLSP851XL-C d'Olinkcom (je) a augmenté le petit facteur de forme des émetteurs-récepteurs que que l'on peut brancher de SFP+ sont conçus pour l'usage dans l'Ethernet 10-Gigabit au-dessus de la fibre multi de mode. Ils sont conformes avec SFF-8431, SFF-8432 et IEEE 802.3ae 10GBASE-SR/SW. Les conceptions d'émetteur-récepteur sont optimisées pour la haute performance et rentable pour fournir des clients les meilleures solutions pour la télécommunication et la télématique.
Données techniques principales
| Type de supports : |
Fibre multimode (MMF) |
| Longueur d'onde de TX : |
850 nanomètre |
| RX Wavelenght : |
850 nanomètre |
| Budget optique minimum : |
DB 4,6 |
| Distance maximum : |
300m |
| Débit soutenu : |
1.0625-10.52 GBP |
| Applications soutenues : |
la Manche de la fibre 10G (10,52 GBP), la Manche de la fibre 8G (8,5 GBP), la Manche de la fibre 4G (4,25 GBP), la Manche de la fibre 2G (2,125 GBP), la Manche de la fibre 1G (1,0625 GBP) |
| DDM/DOM : |
Appui |
| Température ambiante : |
0°-70°C standard |
| Connecteurs : |
Double LC |
| Sensibilité de récepteur : |
dBm -10,5 |
| Surcharge de récepteur : |
-1 dBm |
| Type d'émetteur : |
Laser de VSCEL |
| Type de récepteur : |
Photodiode de PIN |
| Puissance : |
alimentation d'énergie simple de +3.3V |
| Conformité : |
CE, classe 1 FDA et sécurité des lasers IEC60825-1 conforme, RoHS, SFF-8431, SFP MSA |
Caractéristiques du produit
●Les appuis jusqu'à 11.3Gb/s des débits binaires
●Connecteur duplex de LC
●Empreinte de pas que l'on peut brancher chaude de SFP+
●émetteur de 850nm VCSEL, détecteur photoélectrique de PIN
●Jusqu'à 300m sur 50/125um MMF (2000MHZ.KM)
●Consommation de puissance faible, < 1W="">
●Interface de moniteur diagnostique de Digital
●Interface optique conforme à IEEE 802.3ae
●Interface électrique conforme à SFF-8431
●Température de carter fonctionnante :
Commerical : 0~70°C
Industriel : - °C 40 à 85
Caractéristiques optiques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
840 |
850 |
860 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-6 |
|
-1 |
dBm |
1 |
| Rapport d'extinction |
ER |
4 |
4,5 |
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
2 |
| Pénalité de dispersion |
TDP |
|
|
3,9 |
DB |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
|
840 |
850 |
860 |
nanomètre |
|
| Sensibilité de récepteur (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Surcharge |
PAVEZ |
|
|
0,5 |
dBm |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-12 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré à 10.3125b/s avec la carte-test de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under l'ER le plus mauvais case=4.5@ 10,3125 Gb/s avec la carte-test de NRZ de PRBS 231 - 1 pour les JUJUBES < 1x10="">-12
Applications
●10G Base-SR/SW à 10.3125G
●la Manche de la fibre 10G
●D'autres liens optiques
L'émetteur-récepteur de SR du 10G SFP+ d'Olinkcom est CE/RoHS certifié et conforme avec des normes de sécurité du produit. Il est entièrement conforme à l'accord multi SFF-8431 de source de SFP+. En conséquence, il signifie que le module est compatible avec la majeure partie d'équipement en réseau. En outre, nous pouvons fournir à l'émetteur-récepteur de SFP+ les progiciels coutume-codés afin de le faire fonctionner presque dans n'importe quel équipement. Notre foyer fournit le service de bonne qualité aux clients.
